Seçici Anahtar ve Faz Koruma Rölesi ile İki Pompalı Seviye Kontrolü

Faz koruma röleli iki pompalı seviye kontrolü nedir?

İki üç fazlı pompanın seçici anahtarlarla elle ya da otomatik çalıştırıldığı ve faz koruma rölesiyle korunduğu kapsamlı bir pompa kumanda devresidir. Bir anahtar çalışma modunu (elle-otomatik), diğer anahtar hangi pompanın çalışacağını seçer. Otomatik modda seviyeyi flatörler kontrol eder.

Nerede kullanılır?

Büyük binaların, sitelerin, hastanelerin, fabrikaların ve belediye su sistemlerinin pompa panolarında kullanılır. Faz koruma rölesi faz kesilmesi, faz sırası hatası ve dengesizlik durumunda pompaları durdurarak motorların yanmasını önler. Sahada teslim edilen profesyonel pompa panolarının tipik kumanda devresidir.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

Güç devresi ve kumanda devresi

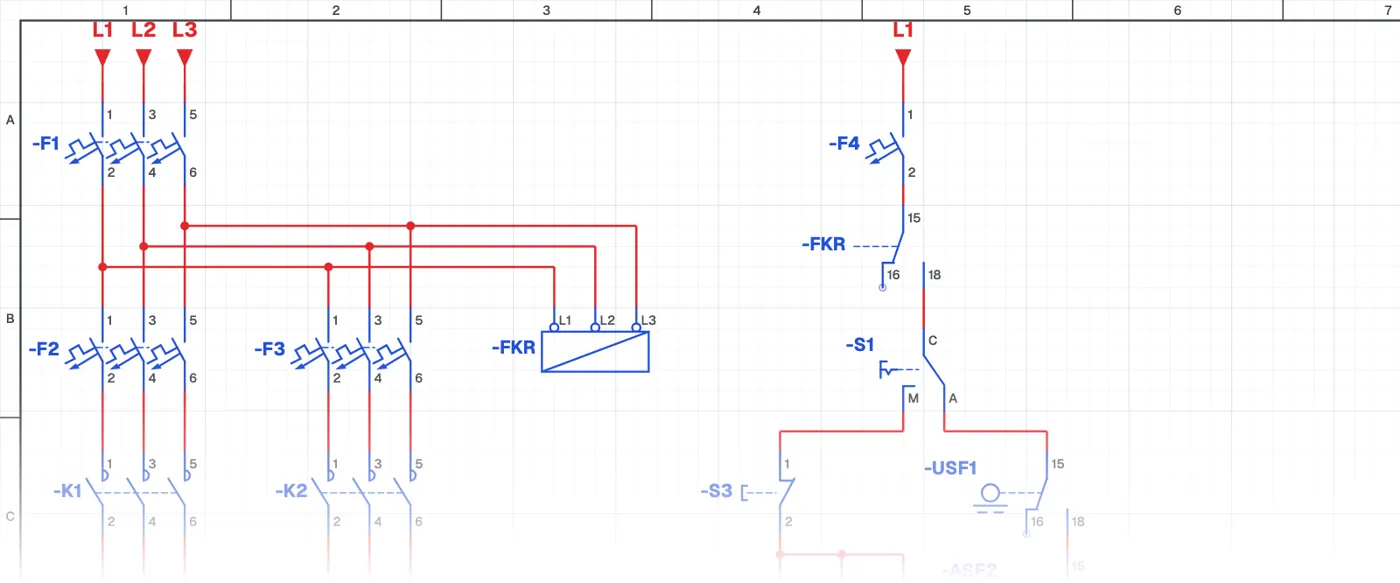

Güç devresinde ana sigorta, her pompa için ayrı motor sigortası, kontaktör ve termik röle ile faz koruma rölesinin ölçüm uçları bulunur. Kumanda devresinde faz koruma rölesinin kontağı, mod ve pompa seçici anahtarları, start-stop butonları ve flatörler bir arada çalışır.

Nelere dikkat edilir?

Faz koruma rölesinin ayarları şebeke gerilimine göre yapılır. Pompa motorlarının dönüş yönü ilk çalıştırmada kontrol edilir; faz koruma rölesi doğru faz sırasını da garanti eder.

Kullanılan malzemeler

Otomat sigorta (3 kutup): F1, F2, F3
Faz koruma rölesi (FKR): FKR
Termik röle: FT1, FT2
Motor 3~: M1, M2
Otomat sigorta (1 kutup): F4
MAN–AUTO seçici anahtar: S1, S2
Stop butonu (NC): S3
Start butonu (NO): S4
Flatör: USF1, ASF2
Kontaktör bobini: K1, K2
