Asenkron motor (üç fazlı)

Asenkron motor nedir?

Asenkron motor (indüksiyon motoru), sanayide en çok kullanılan elektrik motorudur. Üç fazlı şebekeyle beslenen statoru dönen bir manyetik alan oluşturur, bu alan rotoru döndürür. Basit yapısı, dayanıklılığı ve düşük bakım ihtiyacı sayesinde pompalardan konveyörlere kadar her yerde kullanılır.

Asenkron motor nerede kullanılır?

Pompa, fan, kompresör, konveyör, vinç, karıştırıcı, değirmen, takım tezgâhı ve neredeyse bütün sanayi makinelerinde kullanılır. Kontaktörle doğrudan, yıldız-üçgen ya da frekans sürücüsüyle çalıştırılabilir; iki fazın yeri değiştirilerek dönüş yönü ters çevrilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Yıldız ve üçgen bağlantı

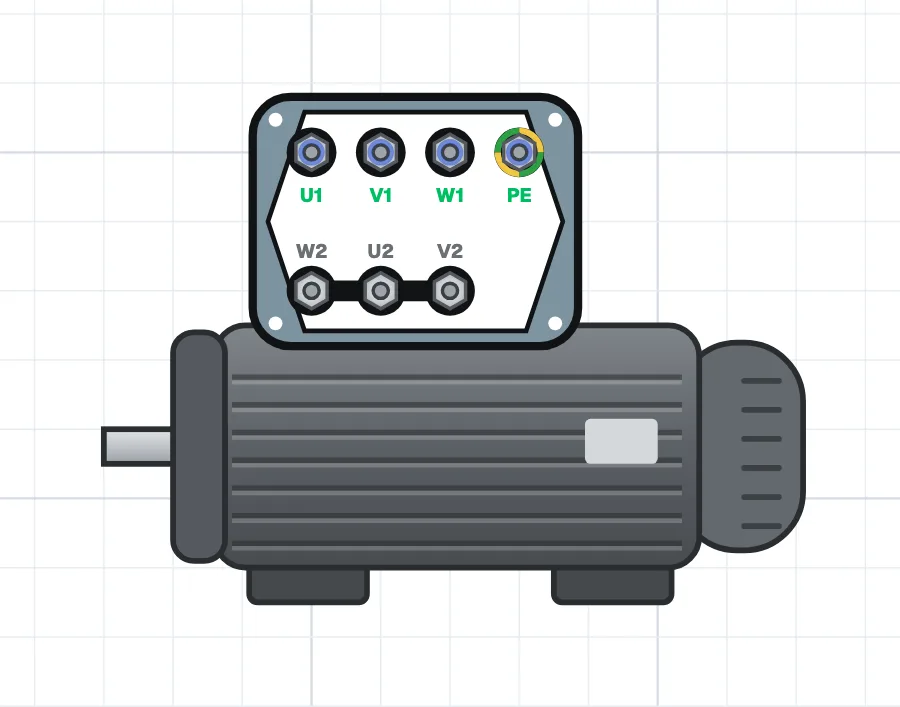

Motorun klemens kutusunda altı uç bulunur: U1, V1, W1 ve U2, V2, W2. Bu uçlar köprülerle yıldız ya da üçgen bağlanır. Hangi bağlantının kullanılacağı motor etiketindeki gerilim değerine ve şebeke gerilimine göre belirlenir. Altı ucu ayrı ayrı panoya getirilen motorlara yıldız-üçgen yol verilebilir.

Nelere dikkat edilir?

Motor etiketindeki gerilim, akım, güç ve bağlantı bilgileri seçim ve koruma için esastır. Motor gövdesi mutlaka topraklanır. Termik röle ya da motor koruma şalteri etiket akımına göre ayarlanır. İlk çalıştırmada dönüş yönü kontrol edilir.

Bağlantı uçları

Asenkron motor

Faz uçları: U1, V1, W1
Koruma iletkeni: PE

Asenkron motor (6 uç)

Sargı başları: U1, V1, W1
Sargı sonları: U2, V2, W2
Toprak: PE
