Pompa ve seviye kontrolü
Sıvı Seviye Rölesi NO Kontak Devre Uygulaması
Sıvı seviye rölesi nedir?
Sıvı seviye rölesi, depoya sarkıtılan elektrotlarla suyun seviyesini algılayan ve kontağını buna göre değiştiren röledir. Su iletken olduğu için elektrotlar arasında küçük bir akım geçer; röle bu akıma göre suyun hangi elektroda ulaştığını anlar. Bu devrede rölenin açık (NO) kontağı kullanılır ve depo boşaltılır.
Nerede kullanılır?
Dar kuyularda, flatörün sığmadığı ya da takılabileceği depolarda, sondaj kuyularında, atık su ve drenaj depolarında kullanılır. Hareketli parçası olmadığı için flatöre göre daha az arıza yapar.
Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

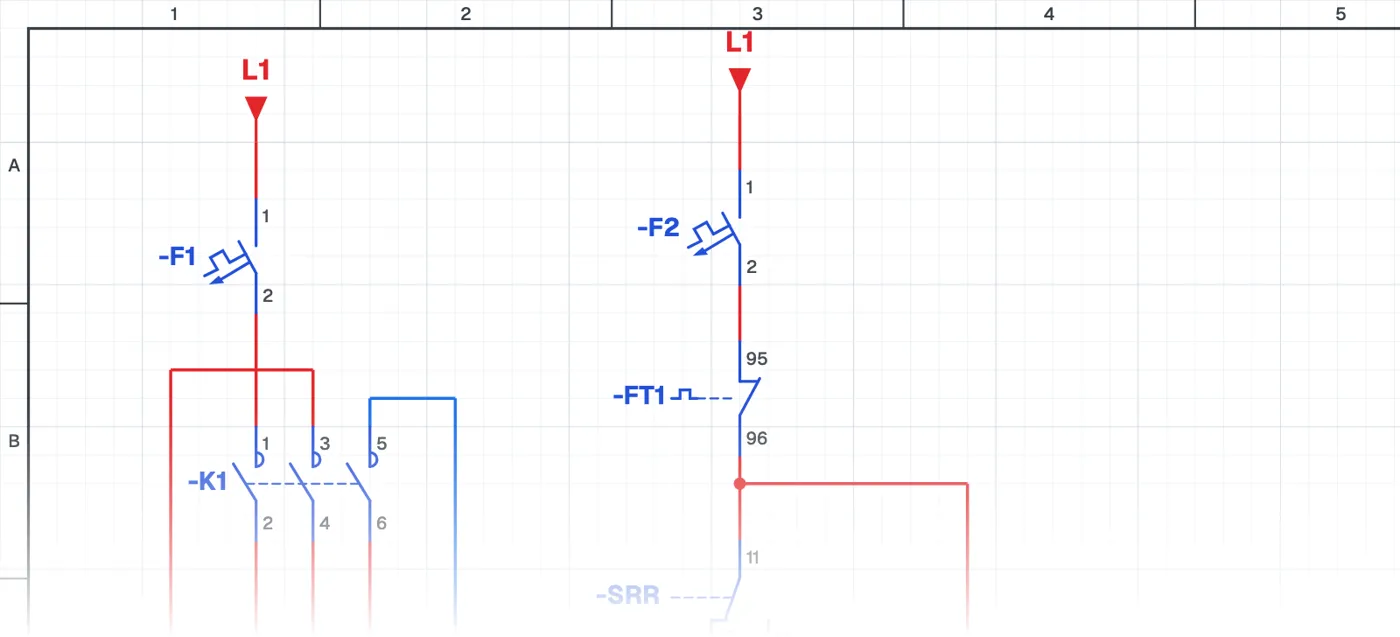

Güç devresi ve kumanda devresi
Güç devresi tek fazlı pompa motoru, sigorta, kontaktör ve termik röleden oluşur. Kumanda devresinde sıvı seviye rölesinin beslemesi, elektrotları ve kontağı bulunur. Rölenin hangi kontağının kullanıldığı, pompanın doldurma mı boşaltma mı yapacağını belirler.
Nelere dikkat edilir?
Elektrotlar zamanla kireçlenir ve kirlenir; belirli aralıklarla temizlenmeleri gerekir. Saf su gibi iletkenliği çok düşük sıvılarda röle seviyeyi algılayamayabilir; rölenin hassasiyet ayarı sıvıya göre yapılır.
Kullanılan malzemeler
- Otomat sigorta (1 kutup)
- F1, F2
- Termik röle
- FT1
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
