Kumanda butonları (start, stop)

Kumanda butonu nedir?

Kumanda butonu, basıldığında arkasındaki kontağın durumunu değiştiren elle kumanda elemanıdır. Start butonunun kontağı normalde açıktır (NO), basılınca kapanır; stop butonunun kontağı normalde kapalıdır (NC), basılınca açılır. Yaylı butonlar bırakılınca eski hâline döner.

Kumanda butonları nerede kullanılır?

Motor panolarında start-stop kumandası, makinelerin çalıştırılması ve durdurulması, jog (kesikli çalıştırma), reset ve onay işlemleri için kullanılır. Pano kapağına, makine üzerine ya da uzak noktalardaki buton kutularına monte edilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Buton çeşitleri

Yaylı (anlık) butonlar bırakılınca geri döner; kalıcı (mandallı) butonlar basınca kilitlenir, tekrar basınca bırakır. Arkasına birden fazla kontak bloğu takılarak hem açık hem kapalı kontaklı (çift kontaklı) buton yapılabilir. Işıklı butonlar hem kumanda hem sinyal görevi görür. Renkler standartlara göre seçilir: start genellikle yeşil, stop kırmızı ya da siyahtır.

Nelere dikkat edilir?

Stop butonu kapalı kontakla bağlanır; böylece kablosu koparsa motor durur ve arıza güvenli tarafta kalır. Butonların koruma sınıfı (IP) çalıştığı ortama uygun seçilir. Acil durdurma için normal stop butonu değil, kilitlemeli acil stop butonu kullanılır.

Bağlantı uçları

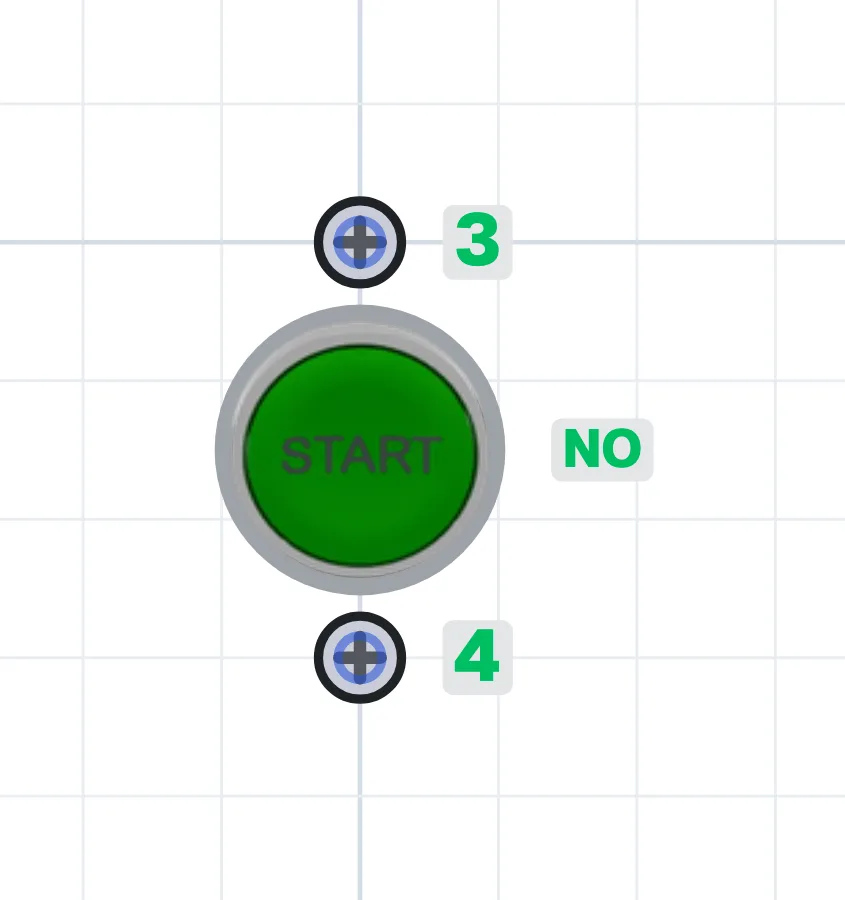

Start butonu

Normalde açık kontak: 3-4

Stop butonu

Normalde kapalı kontak: 1-2

Çift kontaklı buton

Normalde kapalı: 11-12
Normalde açık: 13-14

Kalıcı buton

Normalde açık kontak: 13-14 (kilitliyken kapalı)
Normalde kapalı kontak: 21-22 (kilitliyken açık)
