Flatör (şamandıra)

Flatör nedir?

Flatör (şamandıralı seviye şalteri), depodaki sıvının seviyesine göre konumu değişen ve buna göre kontağını açıp kapatan bir seviye anahtarıdır. Kablolu tiplerde kablonun ucundaki şamandıra su yükseldikçe yatay konuma geçer, su azaldıkça sarkar ve içindeki kontak konum değiştirir.

Flatör nerede kullanılır?

Su depolarında, hidrofor sistemlerinde, sulama havuzlarında, drenaj ve foseptik çukurlarında, kuyularda pompanın otomatik çalışması ve kuru çalışmanın önlenmesi için kullanılır. Pompa kumandasının en basit ve ekonomik seviye algılama yöntemidir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Kablolu (sarkan) flatörler, çubuklu flatörler ve mekanik şamandıralı flatörler vardır. Kablolu flatörlerde genellikle değişken bir kontak bulunur: bir kontak depo doldurma, diğeri depo boşaltma için kullanılır. Kablo uzunluğu ve ağırlığın konumu, çalışma seviye aralığını belirler. İçme suyunda kullanılacaksa uygun sertifikalı malzeme seçilir.

Nelere dikkat edilir?

Flatör kontağı doğrudan motoru değil kontaktör bobinini besleyecek şekilde kullanılır. Flatörün depo içinde serbestçe hareket edebilmesi, pompa emişine ve borulara takılmaması gerekir. Atık su çukurlarında flatörler zamanla kirlenir, düzenli kontrol edilmelidir.

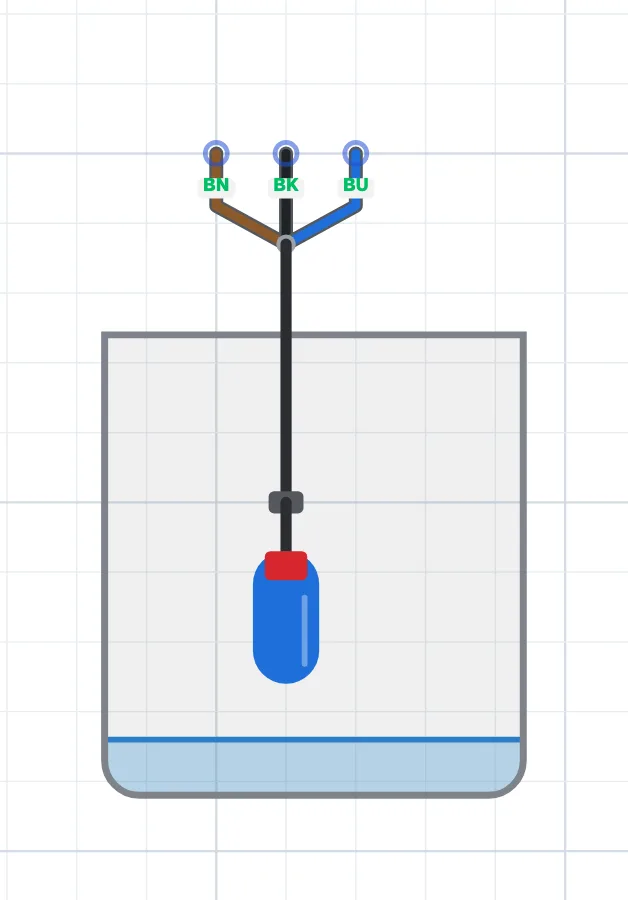

Bağlantı uçları

Flatör (kablolu)

Siyah (BK): ortak uç (C)
Mavi (BU): normalde açık (NO)
Kahverengi (BN): normalde kapalı (NC)
