Seçici anahtar

Seçici anahtar nedir?

Seçici anahtar (mandallı anahtar, kumanda şalteri), çevrilerek konum değiştiren ve her konumda farklı kontakları kapatan bir kumanda elemanıdır. Butondan farklı olarak bırakıldığında geri dönmez, seçilen konumda kalır.

Seçici anahtar nerede kullanılır?

Pompa panolarında elle-otomatik (MAN-0-AUTO) seçimi, iki pompadan hangisinin çalışacağının seçimi, makinelerde çalışma modu seçimi, ileri-0-geri yön seçimi ve sistemi devreye alma için kullanılır. Pano kapağına monte edilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri

İki ve üç konumlu tipleri vardır; üç konumlu tiplerde orta konum genellikle kapalıdır (0). Kalıcı ve yaylı geri dönüşlü modeller, anahtarlı (kilitli) modeller bulunur. Arkasına takılan kontak bloklarının sayısı ve tipi, hangi konumda hangi kontağın kapanacağını belirler.

Nelere dikkat edilir?

Konumların anlamı (M, 0, A gibi) pano kapağında açıkça yazılmalıdır. Elle konumunun seviye ve güvenlik korumalarını devre dışı bırakıp bırakmadığı bilinmeli, buna göre kullanılmalıdır. Kontak bloklarının bağlantısı konum tablosuna göre yapılır.

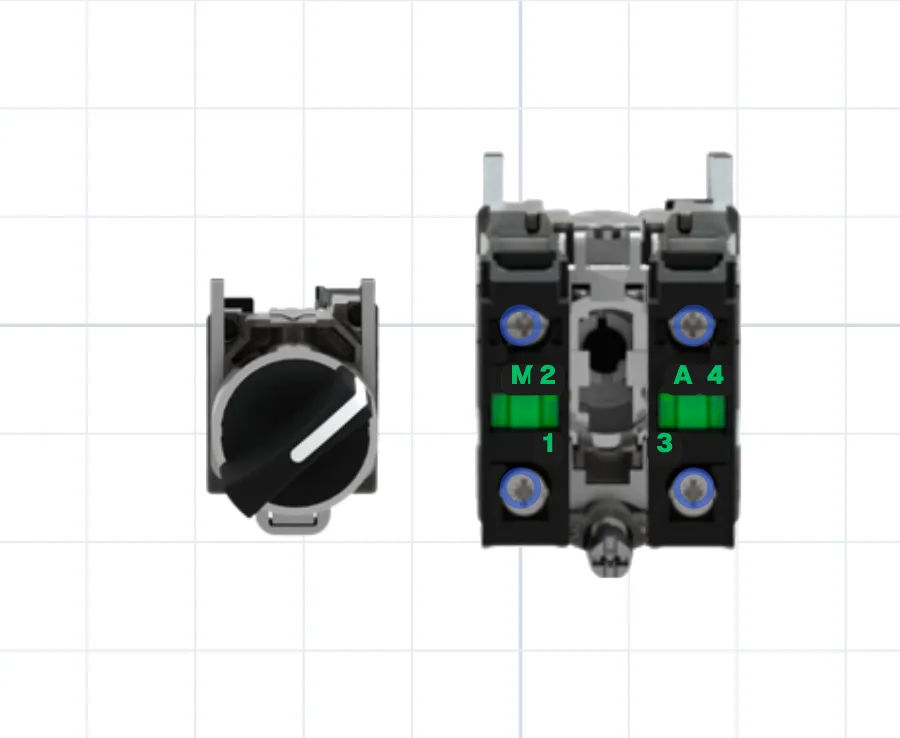

Bağlantı uçları

Seçici anahtar

Normalde açık kontak: 1-2
Normalde açık kontak: 3-4

MAN–AUTO seçici anahtar

M (elle): 1-2, M konumunda kapanır
A (otomatik): 3-4, A konumunda kapalı
