Flatör ile Elle ve Otomatik Yıldız-Üçgen Yol Verme – 2

Flatörlü elle-otomatik yıldız-üçgen pompa devresi 2 nedir?

Elle ve otomatik yıldız-üçgen pompa devresinin yardımcı kontaktör kullanılmadan kurulan hâlidir. Çalışma sonucu aynıdır; pompa her iki modda da yıldız-üçgen yol alır.

Nerede kullanılır?

Kuyu pompaları, sulama ve bina su sistemleri gibi büyük pompaların bulunduğu yerlerde kullanılır. Daha az malzemeyle aynı işi yaptığı için pano maliyetini ve pano içindeki yeri azaltır.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

Güç devresi ve kumanda devresi

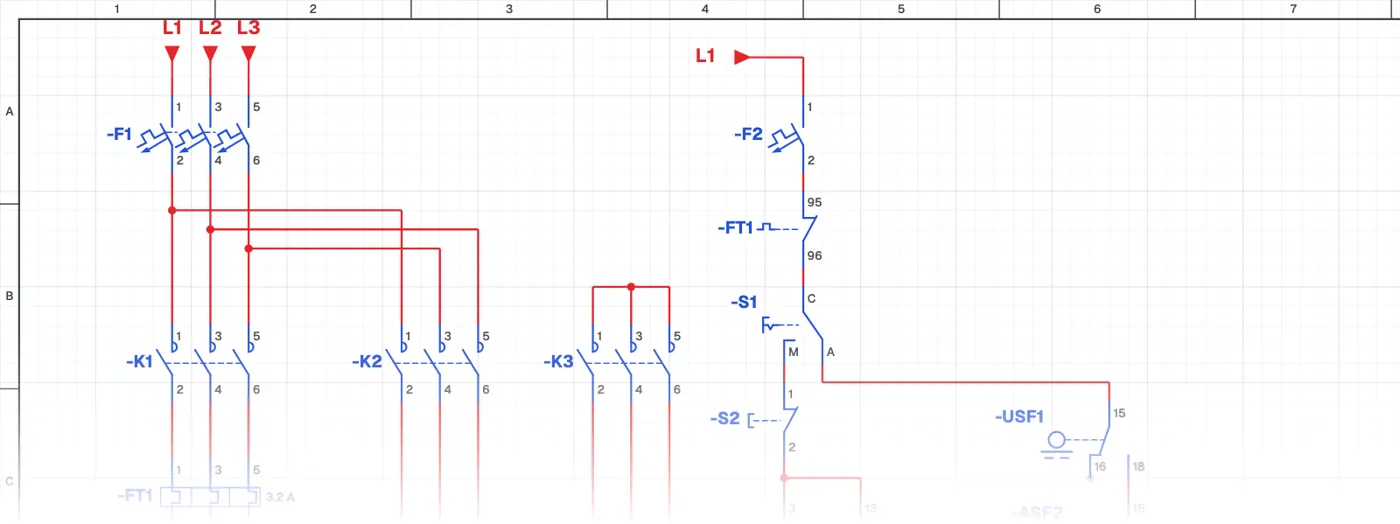

Güç devresi önceki devreyle aynıdır. Kumanda devresinde yardımcı kontaktörün yaptığı iş, zaman rölesinin kontakları ve kumandanın farklı düzenlenmesiyle çözülür. İki çözüm karşılaştırıldığında pano tasarımında malzeme ile sadelik arasındaki denge görülür.

Nelere dikkat edilir?

Daha az eleman, kontakların daha çok iş yapması demektir; zaman rölesinin kontak tipi ve kontak akımı devreye uygun seçilir.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Termik röle

FT1

Motor (yıldız-üçgen, 6 uç)

M1

Otomat sigorta (1 kutup)

F2

MAN–AUTO seçici anahtar

S1

Stop butonu (NC)

S2

Start butonu (NO)

S3

Flatör

USF1, ASF2

Kontaktör bobini

K1, K3, K2

Zaman rölesi bobini

T1
