Faz koruma rölesi
Faz koruma rölesi nedir?
Faz koruma rölesi (faz sırası ve faz kesilme rölesi), üç fazlı şebekeyi izleyen ve şebekede bir sorun olduğunda kontağını değiştiren bir koruma rölesidir. Faz kesilmesi, faz sırası hatası, düşük ya da yüksek gerilim ve fazlar arası dengesizlik gibi durumları algılar.
Faz koruma rölesi ne işe yarar, nerede kullanılır?
Üç fazlı bir motor bir faz kesik hâlde çalışırsa kısa sürede ısınır ve yanar; faz sırası yanlışsa ters yönde döner. Faz koruma rölesi bu durumlarda kumanda devresini keserek motoru durdurur ya da çalışmasını engeller. Pompa, kompresör, asansör, vinç, soğutma ve özellikle kırsal bölgelerdeki motor panolarında kullanılır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
Basit modeller yalnızca faz kesilmesi ve faz sırasını izler; gelişmiş modellerde düşük ve yüksek gerilim, dengesizlik ve gecikme süresi ayarlanabilir. Bazı modeller nötr kesilmesini de algılar. Röle şebeke gerilimine uygun seçilir ve DIN raya takılır; üzerinde değişken (açık-kapalı) bir kontak bulunur.
Nelere dikkat edilir?
Gerilim ve gecikme ayarları şebekenin durumuna göre yapılır; çok hassas ayar gereksiz duruşlara yol açar. Rölenin kontakları motoru değil kumanda devresini keser. İlk çalıştırmada faz sırası hatası görülürse iki fazın yeri değiştirilir.

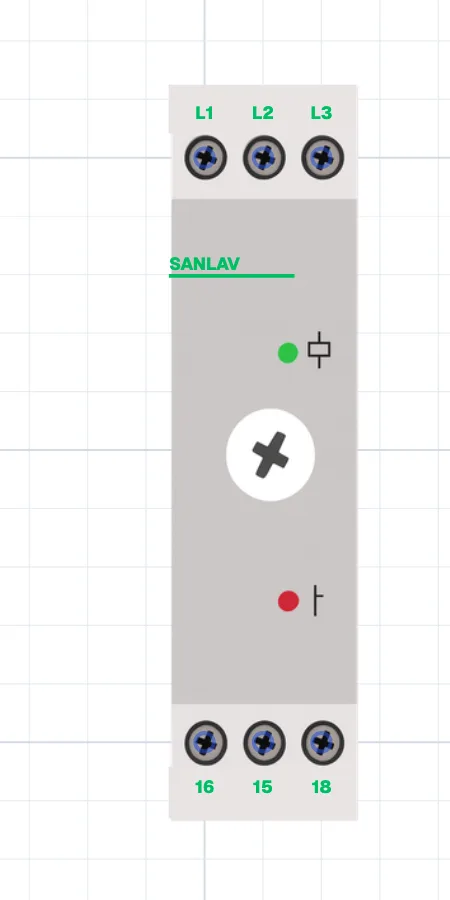

Bağlantı uçları
Faz koruma rölesi
- Faz girişleri
- L1, L2, L3
- Ortak uç
- 15
- Fazlar bozukken kapalı
- 16
- Fazlar doğruyken kapalı
- 18
