Pompa ve seviye kontrolü

Flatör Kontrollü İki Motorun Sıralı Çalışması 2

İki pompanın sıralı çalışması 2 nedir?

İki pompanın dönüşümlü çalıştığı devrenin farklı bir kurulumudur. Çalışma sonucu aynıdır, fark flatörlerin kumanda devresinin farklı bir tarafına bağlanmasındadır.

Nerede kullanılır?

Hidrofor, sirkülasyon ve drenaj sistemlerinde kullanılır. Sahada aynı işi yapan farklı pano çizimleriyle sık karşılaşılır; bu devre, önceki devreyle karşılaştırılarak okunduğunda farklı tasarımcıların farklı çözümlerini anlamayı kolaylaştırır.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

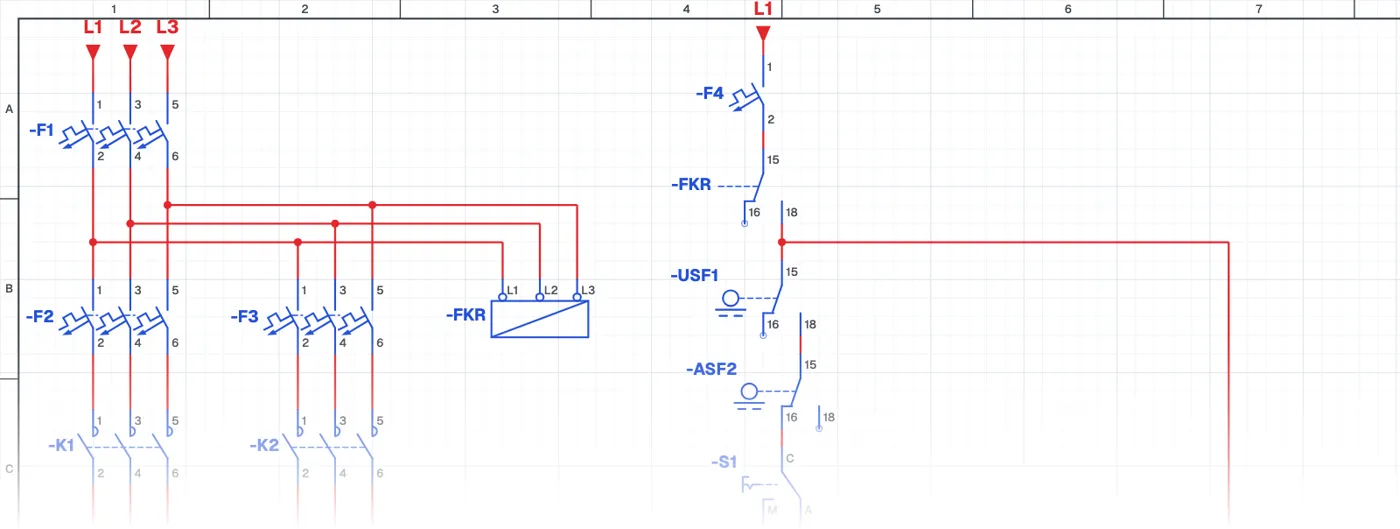

Güç devresi ve kumanda devresi

Güç devresi önceki devreyle aynıdır. Kumanda devresinde flatörlerin yeri değişir ve bu değişiklik, yardımcı kontaktörün beslenme şeklini de etkiler. İki çizim yan yana konduğunda kumanda devresinde bir elemanın yerinin bütün davranışı nasıl etkilediği görülür.

Nelere dikkat edilir?

Flatörler faz tarafına bağlandığında flatör kablolarında da gerilim bulunur; bakım ve flatör değişiminden önce kumanda enerjisinin kesildiğinden emin olunmalıdır.

Kullanılan malzemeler

Otomat sigorta (3 kutup): F1, F2, F3
Faz koruma rölesi (FKR): FKR
Termik röle: FT1, FT2
Motor 3~: M1, M2
Otomat sigorta (1 kutup): F4
Flatör: USF1, ASF2
MAN–AUTO seçici anahtar: S1, S2
Kontaktör bobini: K1, K2, KA

Simülasyonda çalıştır.
