Flatör ile Elle ve Otomatik Yıldız-Üçgen Yol Verme – 1
Flatörlü elle-otomatik yıldız-üçgen pompa devresi nedir?
Büyük güçlü bir pompa motorunun hem elle hem otomatik modda yıldız-üçgen yol alarak çalıştırıldığı kumanda devresidir. Otomatik modda pompayı flatörler başlatıp durdurur, elle modda operatör start-stop butonlarını kullanır. Her iki modda da kalkış akımı yıldız-üçgen yol vermeyle düşürülür.
Nerede kullanılır?
Derin kuyu pompalarında, büyük tarımsal sulama sistemlerinde, belediye su depolarında ve büyük bina su sistemlerinde kullanılır. Büyük pompaların doğrudan yol almasının şebekeyi zorladığı yerlerde bu devre tercih edilir.
Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

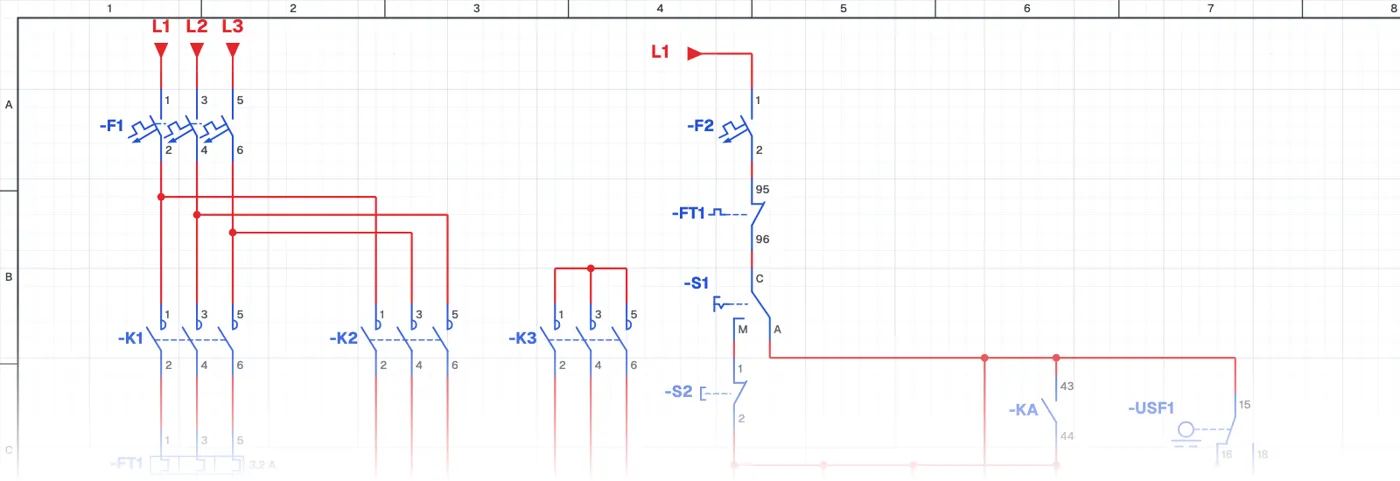

Güç devresi ve kumanda devresi
Güç devresinde şebeke, yıldız ve üçgen kontaktörleri ile termik röle bulunur. Kumanda devresinde zaman rölesi, yardımcı kontaktör, seçici anahtar, butonlar ve flatörler birlikte çalışır. Yıldız-üçgen yol verme ile seviye kontrolünün aynı devrede birleştiği ileri seviye bir pompa panosudur.
Nelere dikkat edilir?
Flatörlerin seviye aralığı geniş tutulur; büyük pompaların çok sık durup kalkması hem motoru hem kontaktörleri yorar. Zaman rölesinin süresi pompanın devrini almasına göre ayarlanır.
