Otomat sigorta nedir?

Otomat sigorta (minyatür devre kesici, MCB), hattı aşırı yüke ve kısa devreye karşı koruyan, attıktan sonra yeniden kapatılabilen bir sigortadır. İçinde aşırı yük için termik, kısa devre için manyetik açma mekanizması bulunur. Kartuş sigortadan farklı olarak attıktan sonra değiştirilmez, kolu kaldırılarak tekrar kullanılır.

Otomat sigorta nerede kullanılır?

Konut, iş yeri ve sanayi panolarında aydınlatma ve priz hatlarını, kumanda devrelerini ve küçük motor hatlarını korumak için kullanılır. Kumanda panolarında genellikle güç devresi için üç kutuplu, kumanda devresi için tek ya da iki kutuplu otomat bulunur.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Otomatlar kutup sayısına (1, 2, 3, 4 kutup), anma akımına (6 A, 10 A, 16 A gibi) ve açma eğrisine göre seçilir. B eğrisi aydınlatma ve priz gibi genel yükler, C eğrisi motor ve kalkış akımı olan yükler, D eğrisi çok yüksek kalkış akımı olan yükler için kullanılır. Yanına takılan yardımcı kontak, otomatın konumunu kumanda devresine ya da PLC'ye bildirir.

Nelere dikkat edilir?

Otomatın akım değeri, koruduğu kablonun kesitine uygun seçilir; kabloyu korumak otomatın asıl görevidir. Kısa devre kesme kapasitesi (örneğin 6 kA, 10 kA) bulunduğu yerdeki kısa devre akımını karşılamalıdır. Otomat, motoru uzun süreli aşırı akıma karşı tek başına yeterli korumaz; motorlarda termik röle ya da motor koruma şalteri de kullanılır.

Bağlantı uçları

Otomat sigorta (1 kutup)

Giriş

1

Çıkış

2

Otomat sigorta (2 kutup)

Girişler

1, 3

Çıkışlar

2, 4

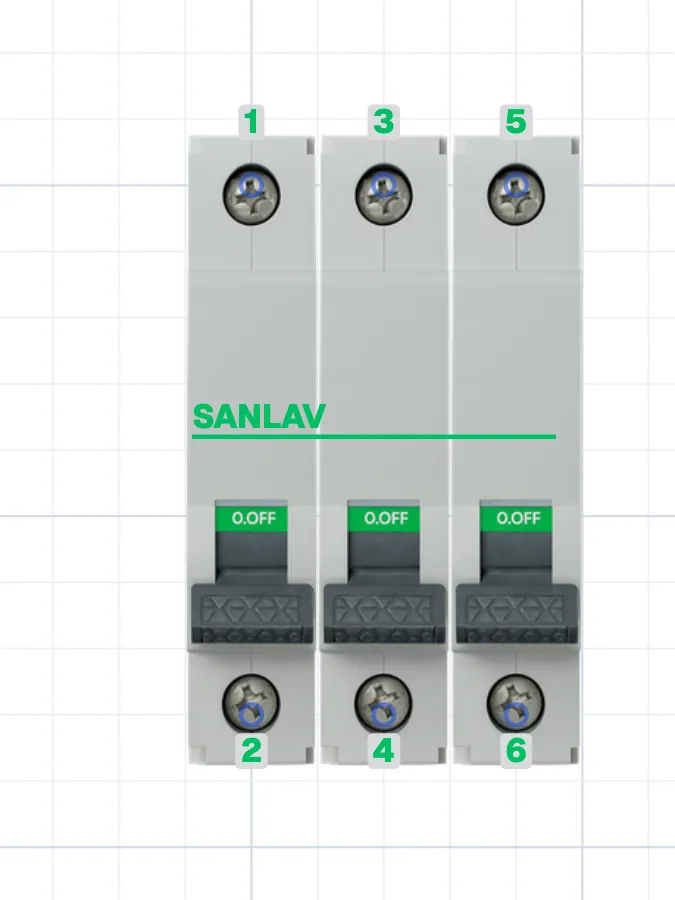

Üç kutuplu otomat sigorta

Girişler

1, 3, 5 (L1, L2, L3)

Çıkışlar

2, 4, 6

Yardımcı kontak

Ortak uç

1 (C)

Normalde kapalı

2 (NC)

Normalde açık

4 (NO)
