Pompa ve seviye kontrolü

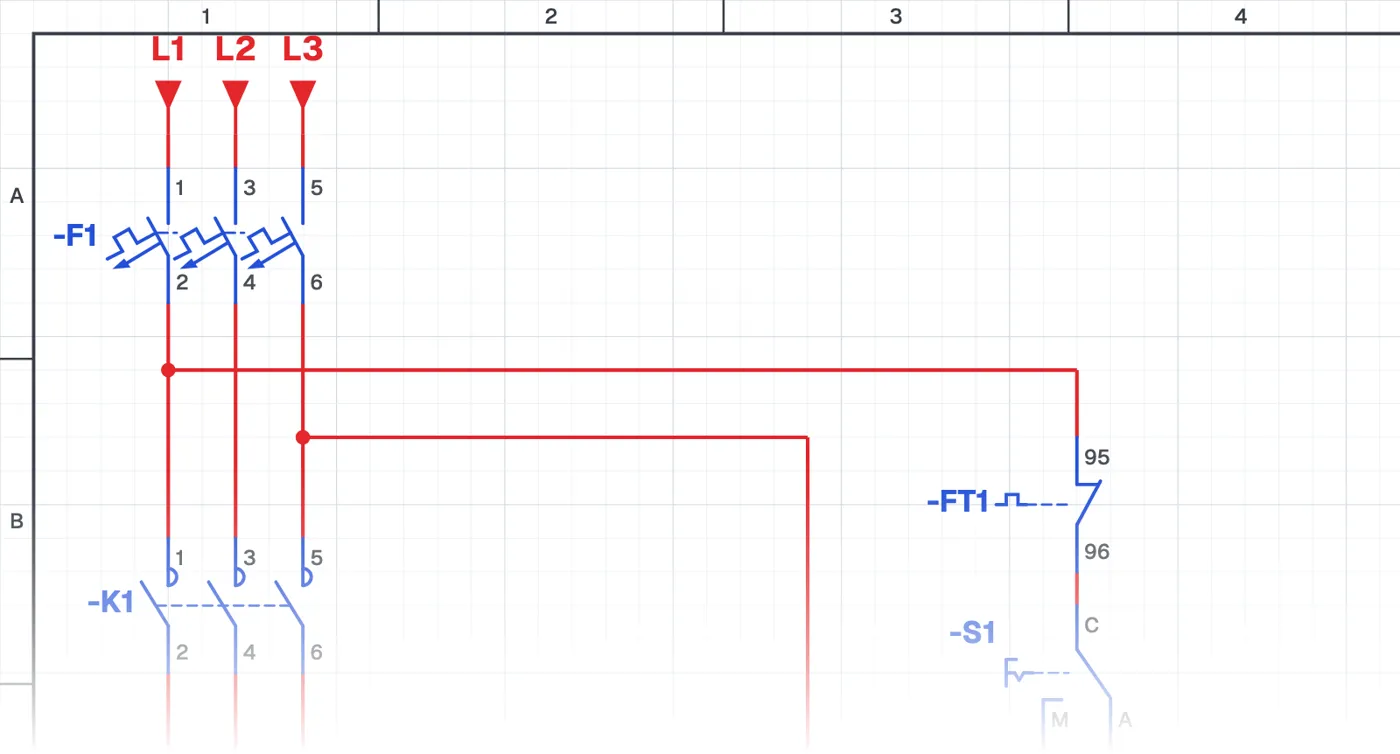

Seçici Anahtar ve Flatör ile Elle ve Otomatik Pompa Çalıştırma (Fazlar Arası Bobinli Kontaktör)

Fazlar arası bobinli elle-otomatik pompa devresi nedir?

Tek pompanın seçici anahtar ve flatörle elle ya da otomatik çalıştırıldığı, ancak kumanda devresinde nötr kullanılmayan pompa devresidir. Kontaktör bobini iki faz arasından beslenir.

Nerede kullanılır?

Panoya nötr getirilmeyen tarımsal sulama kuyularında, eski sanayi tesislerinde ve yalnız üç fazla beslenen pompa istasyonlarında kullanılır. Kuyu başındaki pompa panolarında bu bağlantıyla sık karşılaşılır.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

Güç devresi ve kumanda devresi

Güç devresi üç fazlı pompa motoru, sigorta, kontaktör ve termik röleden oluşur. Kumanda devresi iki faz arasına kurulur; seçici anahtar, flatör ve termik kontağı bu iki faz arasındadır. Bobin geriliminin fazlar arası gerilime uygun seçilmesi şarttır.

Nelere dikkat edilir?

Kumanda devresindeki her eleman (bobin, sinyal lambası, zaman rölesi) fazlar arası gerilime uygun olmalıdır. Faz-nötr bobinli bir kontaktör bu devrede kısa sürede yanar.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Termik röle

FT1

Motor 3~

M1

MAN–AUTO seçici anahtar

S1

Flatör

USF1

Kontaktör bobini

K1
