Termik röle

Termik röle nedir?

Termik röle (termik aşırı akım rölesi), motoru uzun süreli aşırı akıma karşı koruyan bir koruma elemanıdır. Motordan geçen akım ayarlanan değerin üzerine çıkıp bir süre devam ederse röle atar ve kontağıyla kumanda devresini keserek kontaktörü bıraktırır. Genellikle kontaktörün altına doğrudan takılır.

Termik röle ne işe yarar, nerede kullanılır?

Motor sıkıştığında, yük arttığında, faz kesildiğinde ya da sargılar zorlandığında motor normalden fazla akım çeker ve ısınır. Termik röle bu durumu algılayıp motoru durdurarak sargıların yanmasını önler. Pompa, fan, kompresör, konveyör ve bütün kontaktörlü motor panolarında kullanılır.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Termik röle ayarı ve seçimi

Termik röle, ayar aralığı motorun nominal akımını kapsayacak şekilde seçilir ve ayar düğmesi motor etiketindeki akıma getirilir. Üzerinde bir kapalı (NC) kontak ve bir açık (NO) kontak bulunur: kapalı kontak kumanda devresini keser, açık kontak arıza lambası ya da alarm için kullanılır. Atan röle, reset butonuyla elle ya da ayara göre kendiliğinden resetlenir.

Nelere dikkat edilir?

Akım ayarı motor değerinden yüksek yapılırsa röle motoru koruyamaz, düşük yapılırsa gereksiz yere atar. Yıldız-üçgen yol vermede termik rölenin bağlandığı yere göre ayar değeri değişir. Termik röle kısa devreye karşı koruma sağlamaz; bunun için sigorta ya da motor koruma şalteri gerekir. Kendiliğinden resetleme, motorun beklenmedik anda çalışmasının tehlikeli olduğu makinelerde kullanılmaz.

Bağlantı uçları

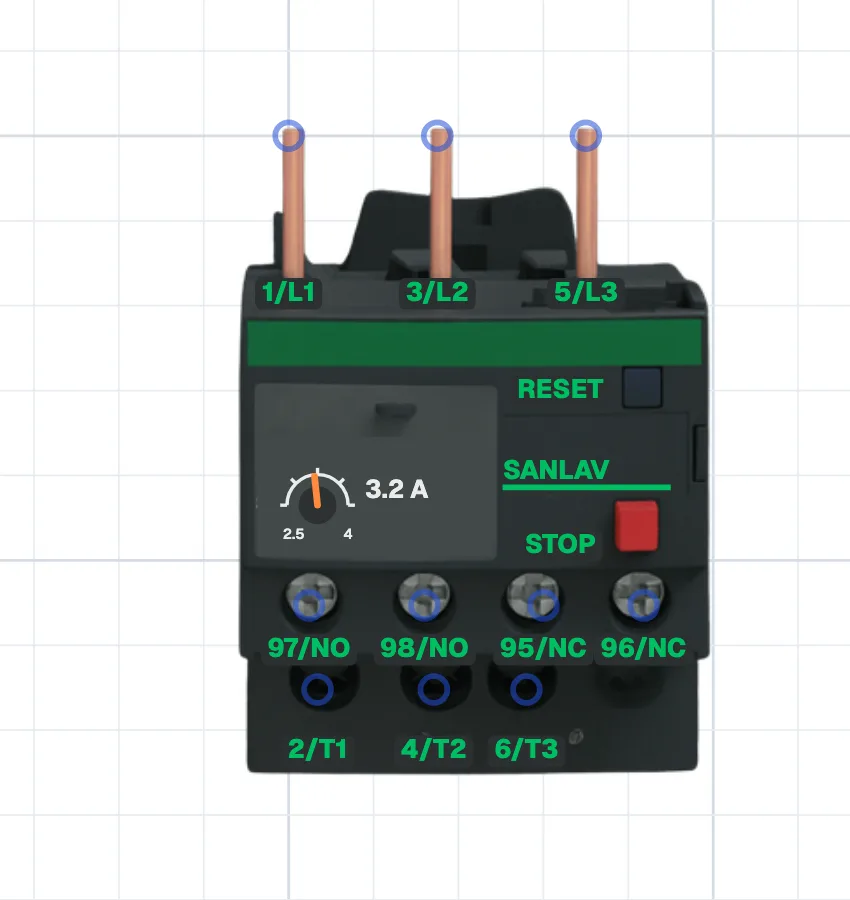

Termik röle

Girişler (kontaktörden): 1/L1, 3/L2, 5/L3
Çıkışlar (motora): 2/T1, 4/T2, 6/T3
Kumanda kontağı (NC): 95-96
Sinyal kontağı (NO): 97-98
