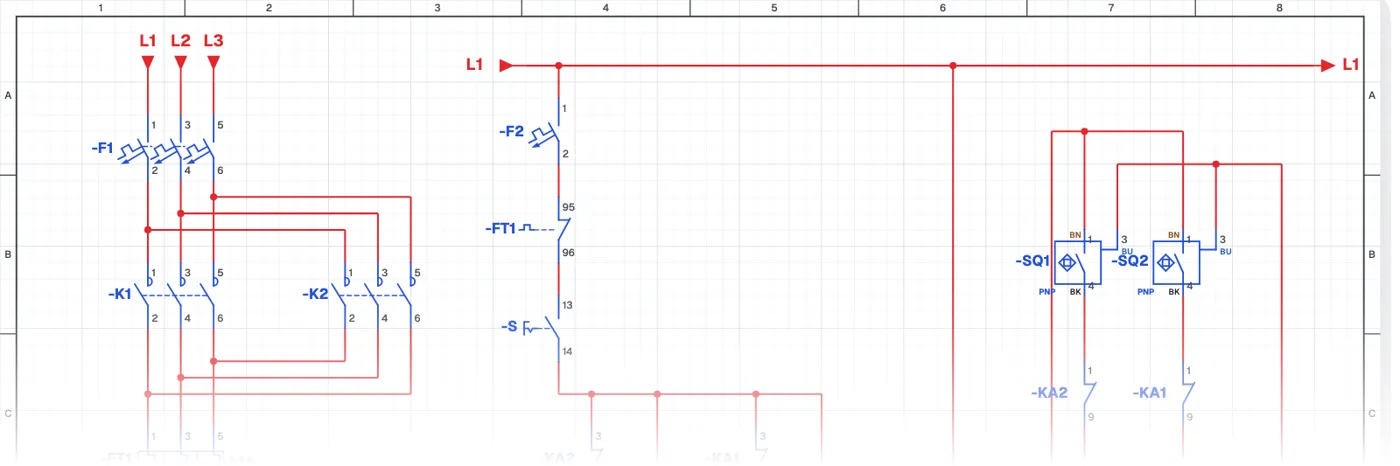

PNP Sensör İle Motorun İleri–Geri Çalıştırılma Devresi
PNP sensör ile ileri-geri devresi nedir?
Motorun iki uçta bulunan PNP sensörler sayesinde kendiliğinden ileri ve geri gittiği kumanda devresidir. Bir uçtaki sensör yükü algılayınca motor bir yöne, diğer uçtaki sensör algılayınca öbür yöne döner. Sistem bir seçici anahtarla devreye alınır.
Nerede kullanılır?
İki nokta arasında gidip gelen taşıma arabalarında, otomatik kapılarda, kumlama ve boya kabinlerindeki hareketli düzeneklerde ve test düzeneklerinde kullanılır. Sensörlü yön değiştirme, otomasyonun en temel uygulamalarından biridir.
Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele
Güç devresi ve kumanda devresi
Güç devresi ileri-geri devresiyle aynıdır. Kumanda devresinde sensörler ve ara röleler bir AC-DC dönüştürücünün 24 V DC çıkışıyla, kontaktörler ise faz-nötr ile beslenir. Aynı panoda DC ve AC kumandanın birlikte kullanılması, sahada çok sık karşılaşılan bir durumdur.
PNP ve NPN sensör farkı
PNP sensör algıladığında çıkışına artı (+) verir, NPN sensör eksi (−) verir. Sensör tipi, bağlandığı röle ya da PLC girişinin tipine uygun seçilmelidir. Türkiye ve Avrupa'da PNP sensörler daha yaygındır.
Kullanılan malzemeler
- Termik röle
- FT1
- Motor 3~
- M1
- Kontaktör bobini
- K1, K2, KA1, KA2
- Sensör (3 kablolu)
- SQ1, SQ2
