Endüktif sensör

Endüktif sensör nedir?

Endüktif sensör (endüktif yaklaşım sensörü), yalnızca metal cisimleri dokunmadan algılayan bir sensördür. Ön yüzünde oluşturduğu manyetik alana metal bir cisim girdiğinde çıkışını değiştirir. Hareketli parçası olmadığı için uzun ömürlüdür.

Endüktif sensör nerede kullanılır?

Konveyörlerde metal parça algılama, makinelerde konum ve uç nokta algılama, dişli ve mil devir sayma, pistonların konum kontrolü ve sayma işlemleri için kullanılır. Otomasyonun en yaygın sensörlerinden biridir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Endüktif sensörler algılama mesafesine, gövde çapına (M8, M12, M18, M30), çıkış tipine ve bağlantı şekline göre seçilir. Üç kablolu tiplerde çıkış PNP ya da NPN olur; iki kablolu tipler yüke seri bağlanarak anahtar gibi çalışır; dört kablolu tiplerde hem açık hem kapalı çıkış bulunur. Kablo renkleri genellikle kahverengi (+), mavi (−) ve siyah (çıkış) şeklindedir.

Nelere dikkat edilir?

Sensörün çıkış tipi (PNP ya da NPN), bağlandığı PLC ya da röle girişiyle uyumlu olmalıdır. Algılama mesafesi metale göre değişir; çelik dışındaki metallerde mesafe kısalır. Sensör, algılayacağı parçanın çarpmayacağı mesafeye monte edilir.

Bağlantı uçları

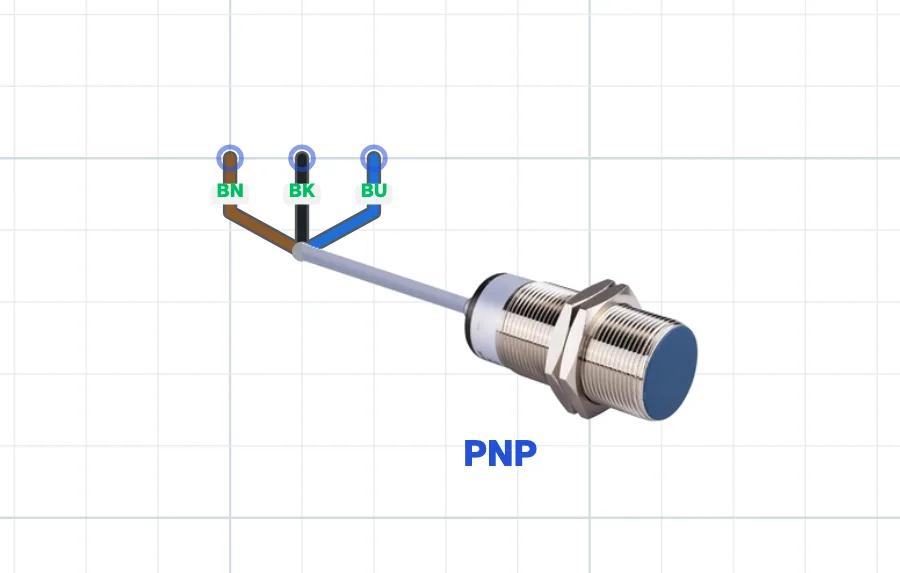

Endüktif sensör

Kahverengi (BN): besleme +
Mavi (BU): besleme -
Siyah (BK): çıkış

Endüktif sensör (2 kablolu)

Kahverengi (BN) - Mavi (BU): yüke seri

Endüktif sensör (4 kablolu)

Kahverengi (BN): besleme +
Mavi (BU): besleme -
Siyah (BK): NO çıkış
Beyaz (WH): NC çıkış
