Faz-Faz Beslenen Bobinli Kontaktör Bağlantısı

Faz-faz beslenen kontaktör bobini nedir?

Kontaktör bobininin iki ucunun iki ayrı faza bağlandığı bağlantıdır. Bobin faz-faz (fazlar arası) gerilimle çalışır ve kumanda devresinde nötr kullanılmaz.

Nerede kullanılır?

Panoya nötr getirilmeyen tesislerde, eski sanayi panolarında, bazı ithal makinelerde ve yalnız üç fazla beslenen motor panolarında bu bağlantı sık görülür. Arıza ararken ya da eski bir panoyu yenilerken bobinin hangi gerilimle beslendiğini bilmek gerekir.

Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

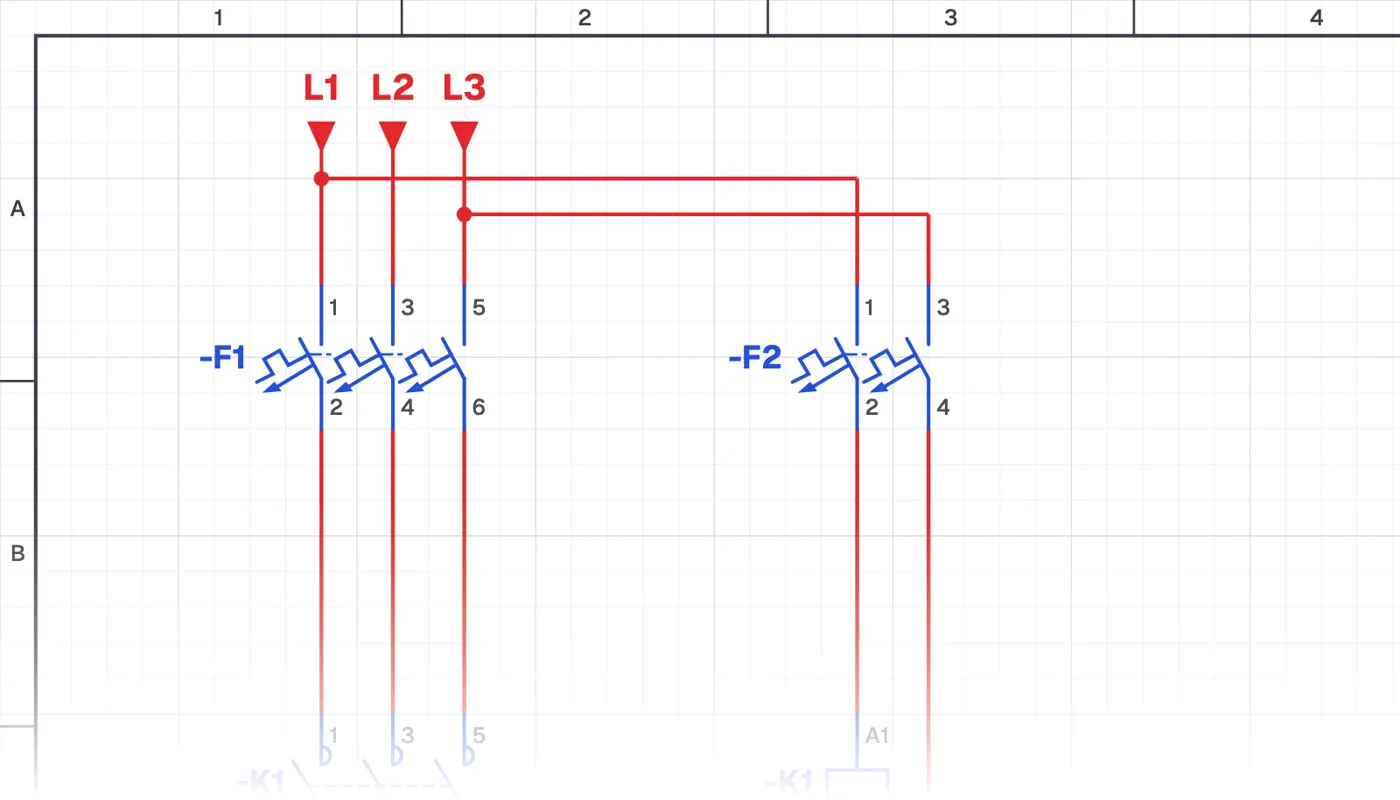

Güç devresi ve kumanda devresi

Güç devresi faz-nötr bağlantısıyla aynıdır: üç faz sigortadan ve kontaktörün ana kontaklarından motora gider. Fark kumanda devresindedir; bobin iki kutuplu bir sigorta üzerinden iki faza bağlanır. İki kutuplu sigorta, kumanda devresinin iki ucunu birlikte açıp kapatır.

Nelere dikkat edilir?

Bobin gerilimi mutlaka fazlar arası gerilime uygun seçilmelidir; faz-nötr bobini bu bağlantıda kısa sürede yanar. Kumandada sinyal lambası, zaman rölesi gibi başka elemanlar varsa onların da aynı gerilime uygun olması gerekir.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Motor 3~

M1

Otomat sigorta (2 kutup)

F2

Kontaktör bobini

K1
