Kontaktör Bağlantısı
Kontaktör nedir?
Kontaktör, bobinine gerilim geldiğinde çeken ve ana kontaklarını kapatarak bir yükü besleyen elektromekanik bir anahtardır. Küçük bir kumanda akımıyla motor, ısıtıcı ya da pompa gibi yüksek akım çeken yükler açılıp kapatılır. Ana kontaklar güç devresinde, bobin ve yardımcı kontaklar kumanda devresinde kullanılır. Bobinin gerilimi kesildiğinde kontaktör bırakır ve yükün enerjisi kesilir.
Kontaktör bağlantısı nerede kullanılır?
Bir motoru doğrudan sigortayla ya da şalterle açıp kapatmak hem güvenli değildir hem de uzaktan ve otomatik kumandaya izin vermez. Bu yüzden sanayide, binalarda ve tarımsal sulama panolarında motorlar her zaman bir kontaktör üzerinden çalıştırılır. Butonla, flatörle, sensörle, zaman rölesiyle ya da PLC ile yapılan bütün otomasyon sistemleri sonunda bir kontaktörün bobinini çektirir.
Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele
Güç devresi ve kumanda devresi

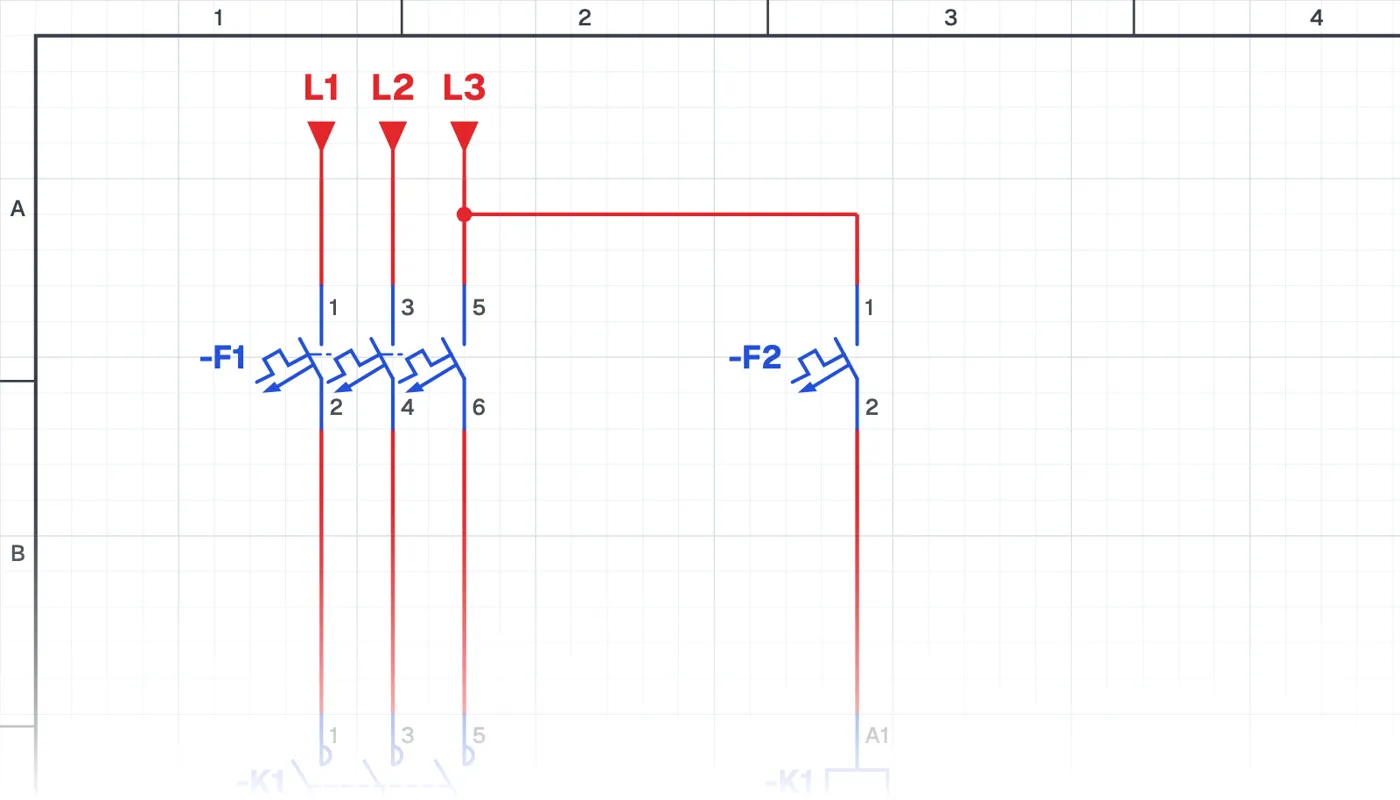

Bu devrede elektrik kumandanın iki temel parçası ayrı ayrı görülür. Güç devresinde üç faz, motor koruma için sigortadan geçer, kontaktörün ana kontaklarından motora ulaşır. Kumanda devresinde kontaktör bobini ayrı bir sigortayla beslenir. Pano şemalarında bu ayrım hep aynıdır: güç devresi motoru, kumanda devresi kontaktörü yönetir. Kumanda şeması okumayı öğrenmenin ilk adımı bu ayrımı görmektir.
Kontaktör seçerken nelere dikkat edilir?
Bobin gerilimi kumanda devresinin gerilimine uygun olmalıdır. Kontaktörün akım değeri motorun gücüne ve çalışma şekline göre seçilir; motor yükleri için kataloglarda AC-3 değerine bakılır. Kumanda devresinde mühürleme, kilitleme ya da sinyal lambası gerekecekse yeterli yardımcı kontak olup olmadığı da kontrol edilir.
Kullanılan malzemeler
- Motor 3~
- M1
