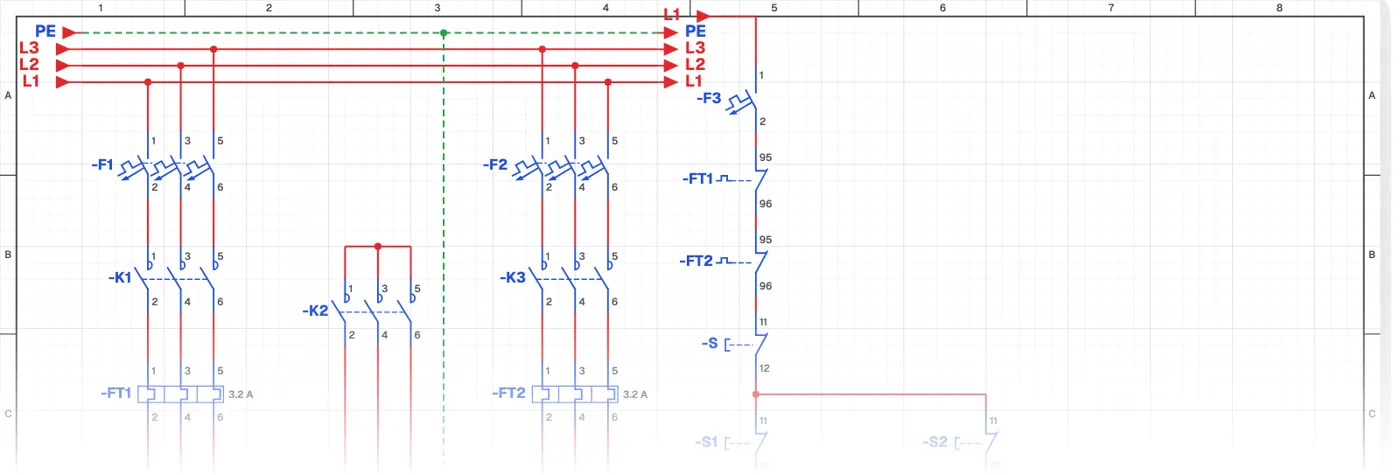

Dahlander Motorun Yüksek Hız – Düşük Hız Bağlantı Devresi
Dahlander motor nedir?
Dahlander motor, sargılarının bağlantı şekli değiştirilerek iki farklı devirde çalıştırılabilen üç fazlı asenkron motordur. Düşük devirde sargılar üçgen, yüksek devirde çift yıldız bağlanır; yüksek devir düşük devrin iki katıdır. Bu devre, Dahlander motoru düşük ve yüksek devirde çalıştıran kumanda devresidir.
Dahlander motor nerede kullanılır?
İki kademeli fanlarda ve aspiratörlerde, takım tezgâhlarında, çamaşır makinelerinde, vinçlerde ve iki hız gereken konveyörlerde kullanılır. Frekans sürücüsü kullanmadan iki sabit hız elde etmenin basit ve dayanıklı bir yoludur.
Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele
Güç devresi ve kumanda devresi
Güç devresinde üç kontaktör bulunur: biri düşük devir, ikisi yüksek devir için. Motorun altı ucu ayrı ayrı panoya getirilir ve her devir için ayrı termik röle kullanılır. Kumanda devresinde iki devrin aynı anda çalışmasını önleyen kilitlemeler devrenin en önemli parçasıdır.
Nelere dikkat edilir?
Her devrin akımı farklı olduğu için iki termik röle ayrı ayrı ayarlanır. Motor uç bağlantıları etiket şemasına göre yapılır; yanlış bağlantıda motor iki devirde farklı yönlere dönebilir.
Kullanılan malzemeler
- Otomat sigorta (3 kutup)
- F1, F2
- Termik röle
- FT1, FT2
- Stop butonu (NC)
- S, S1, S2
- Start butonu (NO)
- S2, S1
- Kontaktör bobini
- K1, K2, K3
