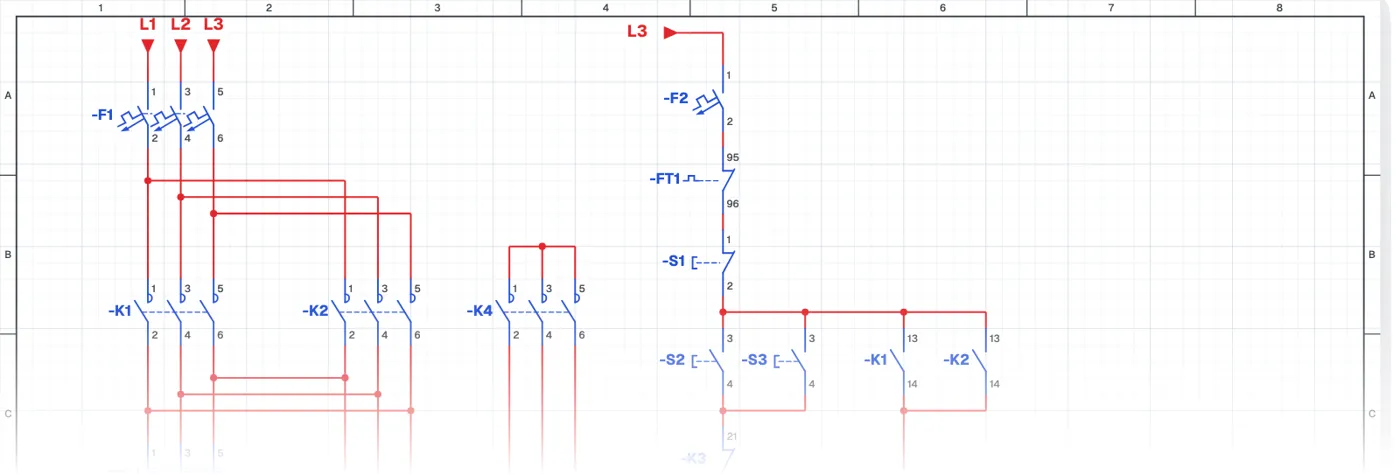

İleri–Geri Yön Kontrollü Yıldız-Üçgen Yol Verme Devresi
İleri-geri yıldız-üçgen yol verme nedir?
Yıldız-üçgen yol verme ile ileri-geri kumandanın bir arada kullanıldığı kumanda devresidir. Motor her iki yönde de önce yıldız, sonra üçgen bağlı olarak çalışır. Böylece büyük güçlü bir motor hem düşük kalkış akımıyla yol alır hem de iki yönde çalıştırılabilir.
Nerede kullanılır?
Büyük vinçlerde, ağır konveyörlerde, iki yönlü çalışan büyük karıştırıcılarda, maden ve taş ocağı makinelerinde kullanılır. Hem güç hem yön değişimi gereken uygulamalarda bu devre tercih edilir.
Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele
Güç devresi ve kumanda devresi
Güç devresinde dört kontaktör vardır: ileri, geri, yıldız ve üçgen. Kumanda devresinde bu kontaktörler, zaman rölesi, termik röle ve start-stop butonları bulunur. Kontaktörler hem yön hem de bağlantı şekli için birbirini kilitler. Bu devreyi çözebilen biri sahadaki en karmaşık kontaktörlü panoları da rahatlıkla okuyabilir.
Nelere dikkat edilir?
Yön değişiminden önce motorun tamamen durması beklenir; dönen motora ters yön vermek mekanik ve elektriksel zorlanmaya yol açar. Kilitlemelerin hepsi devreye alma sırasında tek tek denenir.
