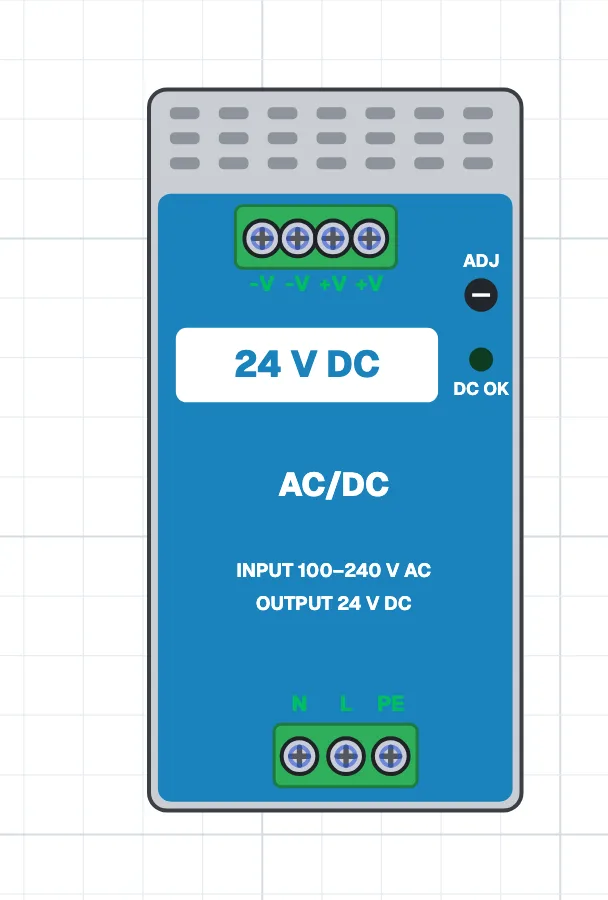

AC-DC dönüştürücü (24 V güç kaynağı)
AC-DC dönüştürücü nedir?
AC-DC dönüştürücü (DC güç kaynağı, SMPS adaptör), şebekeden aldığı alternatif gerilimi kumanda devreleri için doğru gerilime çeviren cihazdır. Kumanda panolarında en yaygın çıkış gerilimi 24 V DC'dir. DIN raya takılır, üzerinde çıkışın olduğunu gösteren bir ışık bulunur.
AC-DC dönüştürücü nerede kullanılır?
PLC'lerin, sensörlerin, DC bobinli rölelerin, operatör panellerinin (HMI) ve endüstriyel elektronik cihazların beslenmesinde kullanılır. Otomasyon panolarının neredeyse hepsinde bulunur.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
Monofaze (tek fazlı) ve trifaze (üç fazlı) girişli modeller vardır. Çıkış gerilimi (12 V, 24 V, 48 V) ve çıkış akımı ya da gücü, beslenecek cihazların toplam tüketimine göre seçilir. Çoğu modelde çıkış gerilimi bir ayar potansiyometresiyle ince ayarlanabilir.
Nelere dikkat edilir?
Kaynağın gücü, beslenecek bütün cihazların toplam akımından bir miktar fazla seçilir. Çıkış tarafında da sigorta ya da elektronik koruma kullanılır. Havalandırması için üstünde ve altında boşluk bırakılır; aşırı ısınan kaynağın ömrü kısalır.
Bağlantı uçları
AC-DC dönüştürücü (monofaze)
- Giriş
- L, N
- Toprak
- PE
- DC çıkış (+)
- +V
- DC çıkış (-)
- -V
AC-DC dönüştürücü (trifaze)
- Giriş
- L1, L2, L3
- Toprak
- PE
- DC çıkış (+)
- +V
- DC çıkış (-)
- -V
