İki Sıvılı Karıştırıcı PLC ile
PLC ile iki sıvılı karıştırıcı nedir?
İki farklı sıvının sırayla bir tanka doldurulduğu, karıştırıldığı ve boşaltıldığı PLC kontrollü proses uygulamasıdır. Tankta üç seviye sensörü, iki dolum pompası, bir karıştırıcı motoru ve bir boşaltma valfi bulunur.
Nerede kullanılır?
Gıda, içecek, kimya, boya, deterjan ve kozmetik sektörlerinde karıştırma tanklarında kullanılır. Gerçek proseslerde reçeteye göre oranlar, süreler ve sıcaklıklar da kontrol edilir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
PLC bağlantısı ve ladder program

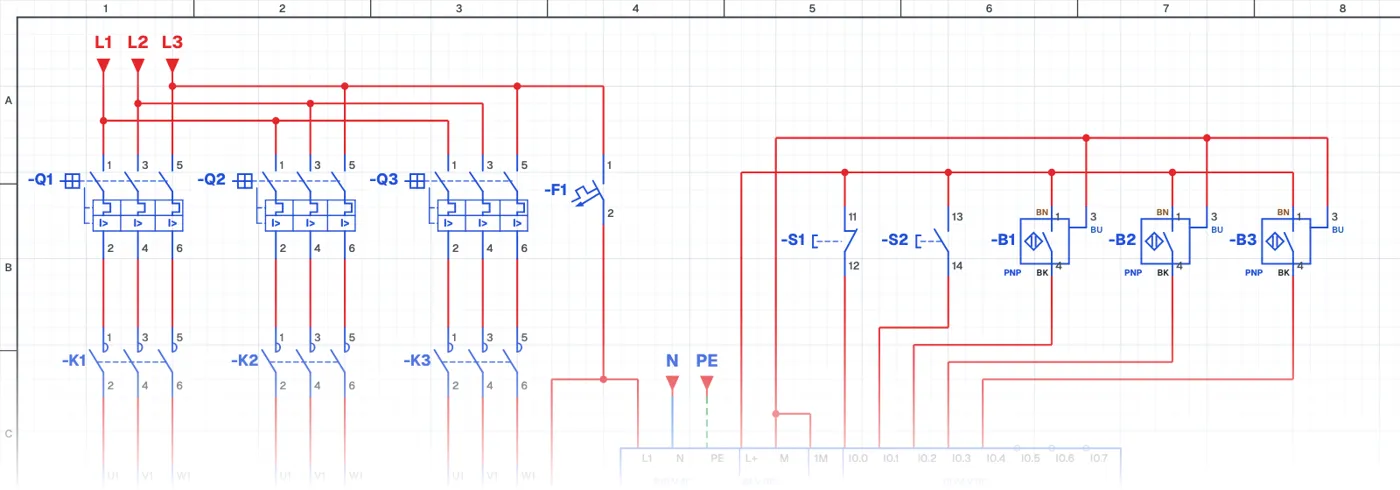

Üç motor, motor koruma şalterleri ve kontaktörlerle PLC çıkışlarından çalıştırılır; valf de bir çıkışa bağlıdır. Programda adımlar hafıza bitleriyle takip edilir. Bir prosesin adım adım programlanması, PLC'de ileri seviyeye geçişin ilk basamağıdır.
Nelere dikkat edilir?
Proses sırasında elektrik kesilirse sistemin hangi adımdan devam edeceği önceden düşünülmelidir. Motor koruma şalterleri her motorun akımına göre ayarlanır.
