Start-Stop (Mühürleme) PLC ile
PLC ile start-stop (mühürleme) nedir?
Klasik mühürleme devresinin PLC (programlanabilir lojik kontrolör) ile kurulan hâlidir. Start ve stop butonları ile termik rölenin kontağı PLC girişlerine, kontaktör bobini PLC çıkışına bağlanır. Mühürleme kablolarla değil, ladder programın içinde yapılır.
PLC neden kullanılır?
Kontaktör ve rölelerle kurulan kumanda devrelerinde her değişiklik kablo değiştirmek demektir. PLC'de ise devrenin mantığı programdadır; değişiklik bilgisayardan yapılır, panoya dokunmak gerekmez. Bu yüzden fabrikalardaki makinelerin ve otomasyon sistemlerinin neredeyse hepsi PLC ile kontrol edilir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
PLC bağlantısı ve ladder program

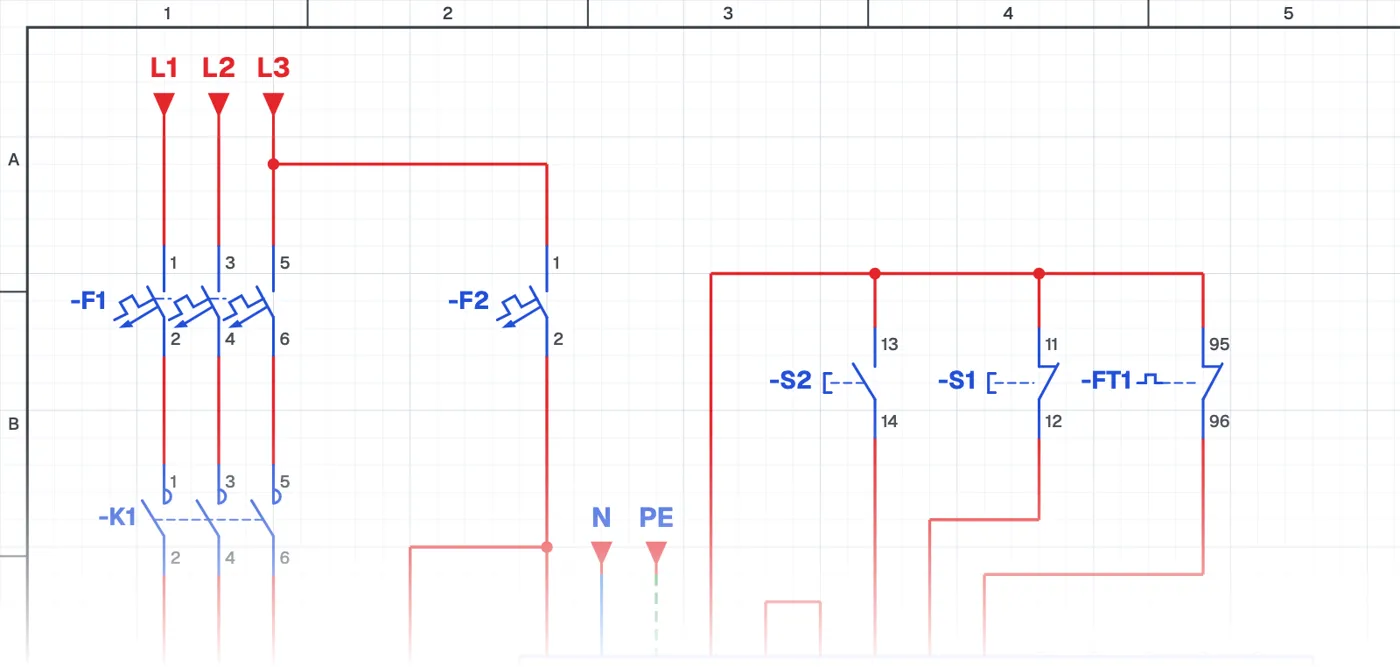

Güç devresi klasik doğrudan yol verme devresiyle aynıdır: sigorta, kontaktör, termik röle ve motor. Kumanda tarafında butonlar ve termik kontağı PLC giriş klemenslerine, kontaktör bobini ve arıza lambası PLC çıkışlarına bağlanır. Stop butonunun ve termiğin kapalı (NC) kontakla bağlanması ve programda buna göre yazılması, PLC'ye geçişte en çok karıştırılan konudur.
Klasik kumandadan PLC'ye geçiş
Kumanda devrelerini bilen biri için PLC öğrenmenin en kolay yolu, bildiği devreleri PLC ile yeniden kurmaktır. Mühürleme devresi bu yolun ilk adımıdır; ladder diyagramı da zaten kumanda şemasına benzeyecek şekilde tasarlanmıştır.
Kullanılan malzemeler
- Termik röle
- FT1
- Motor 3~
- M1
- PLC
- PLC1
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
