Motor koruma şalteri nedir?
Motor koruma şalteri, sigorta ve termik röle görevini tek bir gövdede birleştiren koruma cihazıdır. Motoru hem kısa devreye hem de uzun süreli aşırı akıma karşı korur. Önündeki düğme ya da butonlarla elle açılıp kapatılabilir.
Motor koruma şalteri nerede kullanılır?
Pompa, fan, kompresör, konveyör ve karıştırıcı gibi motorların panolarında, özellikle birden fazla motorun bulunduğu otomasyon panolarında kullanılır. Ayrı sigorta ve termik kullanmaya göre panoda daha az yer kaplar, kablolamayı kolaylaştırır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
Motor koruma şalterleri ayar akım aralığına göre seçilir; ayar düğmesi motor etiketindeki nominal akıma getirilir. Yanına yardımcı kontak ve arıza kontağı blokları takılabilir; böylece şalterin açık mı kapalı mı, attı mı olduğu kumanda devresine ya da PLC'ye bildirilir. Kontaktörle birlikte kullanıldığında motor uzaktan ve otomatik kumanda edilebilir.
Nelere dikkat edilir?
Ayar akımı motorun nominal akımına göre yapılmalıdır. Şalterin kısa devre kesme kapasitesi, bulunduğu noktadaki kısa devre akımına uygun olmalıdır. Tek başına uzaktan kumanda imkânı vermez; otomatik çalışma için kontaktörle birlikte kullanılır.
Bağlantı uçları

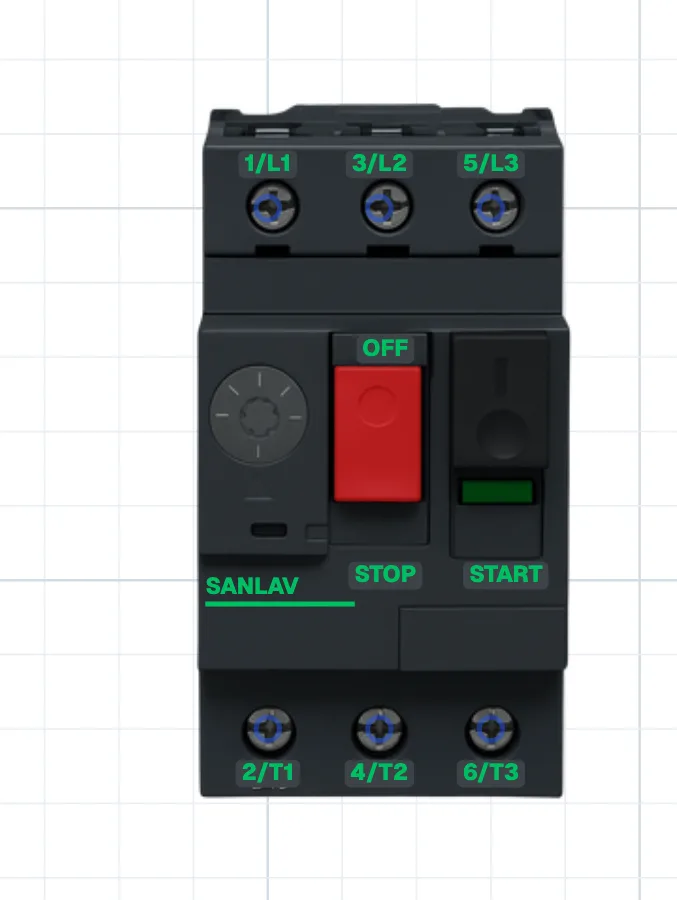

Motor koruma şalteri
- Girişler
- 1/L1, 3/L2, 5/L3
- Çıkışlar (motora)
- 2/T1, 4/T2, 6/T3
