Selenoid valf
Selenoid valf nedir?
Selenoid valf (elektrikli valf, solenoid vana), bobinine gerilim gelince açılan ya da kapanan elektrikle kumanda edilen bir vanadır. Bobin enerjilenince oluşan manyetik alan valfin içindeki pistonu hareket ettirir.
Selenoid valf nerede kullanılır?
Su depolarının dolum ve boşaltımında, sulama sistemlerinde, kazan ve ısıtma tesisatında, hava ve gaz hatlarında, çamaşır ve bulaşık makinelerinde, pnömatik sistemlerde ve proses otomasyonunda kullanılır. PLC ya da zaman rölesiyle otomatik olarak açılıp kapatılabilir.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
Normalde kapalı (NC) valfler enerji gelince açılır, normalde açık (NO) valfler enerji gelince kapanır. Bobin gerilimine (24 V DC, 230 V AC gibi), bağlantı ölçüsüne, çalışma basıncına ve akışkanın tipine göre seçilir. Pnömatik sistemlerde 3/2 ve 5/2 yön valfleri kullanılır.
Nelere dikkat edilir?
Valfin akış yönü gövdesindeki oka göre takılır. Bazı valfler çalışmak için minimum basınç farkı ister; düşük basınçlı sistemlerde direkt etkili valf seçilir. Bobin gerilimi kumanda gerilimiyle aynı olmalıdır; sürekli enerjili kalacak valflerde bobinin ısınması dikkate alınır.

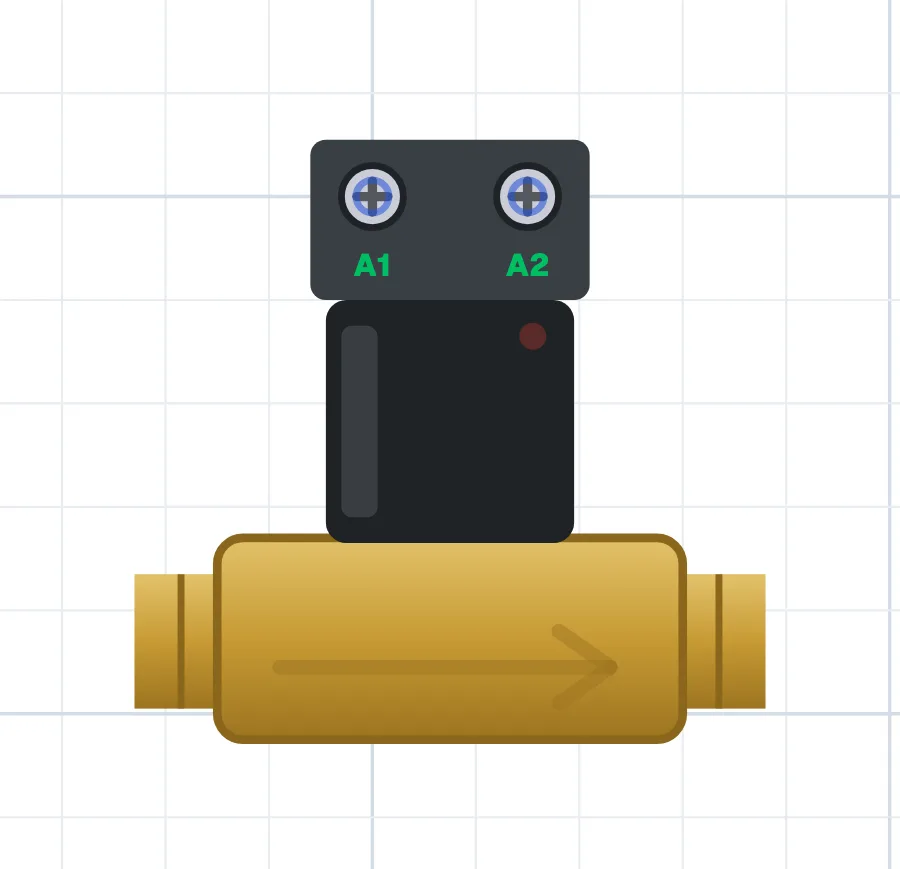

Bağlantı uçları
Selenoid valf
- Bobin
- A1-A2
