Dört Piston Sırası PLC ile
PLC ile dört piston sırası nedir?
Dört pnömatik pistonun belirli bir sırayla ve belirli sürelerde çalıştırıldığı PLC uygulamasıdır. Her piston yaylı bir 5/2 valfle kontrol edilir; valf bobini enerjilenince piston çıkar, enerji kesilince geri döner.
Nerede kullanılır?
Montaj makinelerinde, pres ve kalıplama makinelerinde, paketleme ve etiketleme makinelerinde ve otomatik test düzeneklerinde kullanılır. Elektro-pnömatik sistemler, sanayi otomasyonunun en yaygın tahrik şeklidir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele

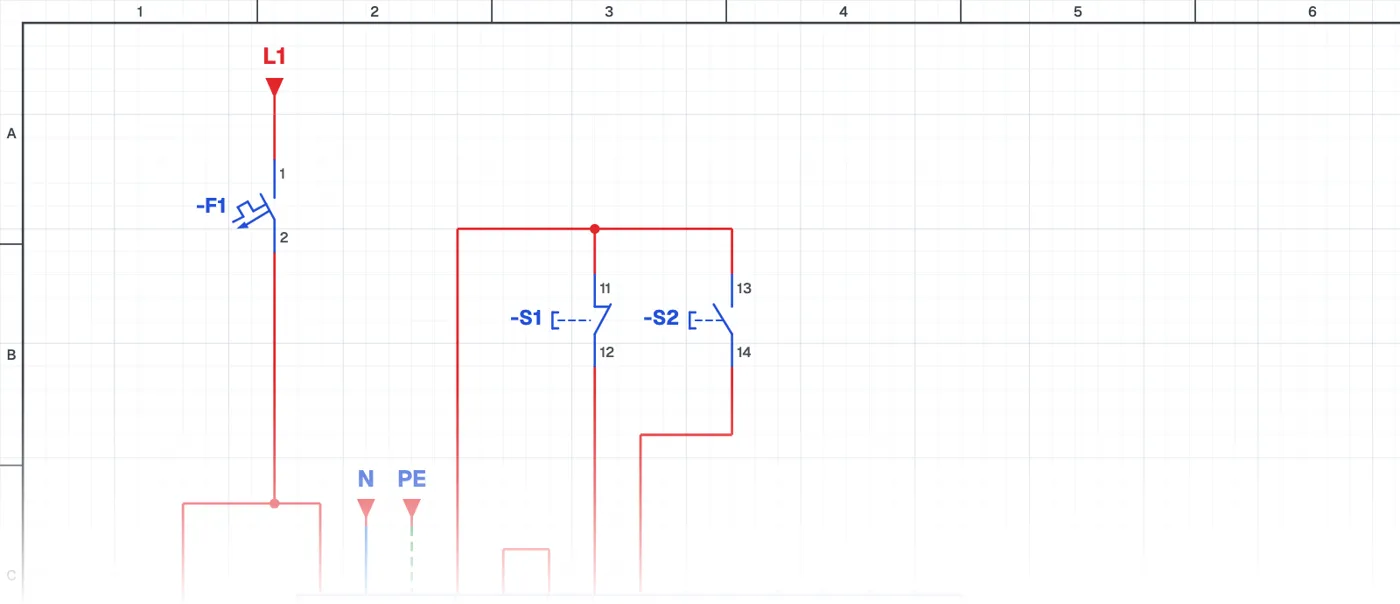

PLC bağlantısı ve ladder program
Valf bobinleri PLC çıkışlarına, start-stop butonları girişlere bağlanır. Programda zamanlayıcılar sırayla birbirini başlatarak pistonları çalıştırır. Adım sayısı arttıkça zamanlayıcı zincirinin nasıl büyüdüğü bu uygulamada açıkça görülür.
Nelere dikkat edilir?
Gerçek sistemlerde süre yerine pistonların konum sensörleri (manyetik silindir sensörleri) kullanılması daha güvenlidir; piston geç kalsa bile sıradaki adım başlamaz.
Kullanılan malzemeler
