PLC nedir?

PLC (programlanabilir lojik kontrolör), endüstriyel makine ve süreçleri bir program aracılığıyla kontrol eden bir bilgisayardır. Girişlerine buton, sensör, limit switch gibi elemanlar; çıkışlarına kontaktör, valf, lamba gibi elemanlar bağlanır. Kontaktör ve rölelerle kablolanan kumanda mantığı PLC'de programla yapılır.

PLC ne işe yarar, nerede kullanılır?

Fabrika otomasyonunda, paketleme ve dolum makinelerinde, konveyör hatlarında, pompa istasyonlarında, su arıtma tesislerinde, asansörlerde, binalarda ve neredeyse bütün modern makinelerde kullanılır. Programla çalıştığı için değişiklik yapmak için kablolamayı değiştirmek gerekmez; zamanlama, sayma, hesaplama ve haberleşme gibi işleri kolayca yapar.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

PLC'nin yapısı ve programlama

Bir PLC'de besleme, işlemci (CPU), dijital ve analog girişler ile röle ya da transistör çıkışları bulunur. Kompakt PLC'lerde bunların hepsi tek gövdededir, modüler PLC'lerde ayrı modüller eklenir. PLC'ler genellikle ladder (merdiven) diyagramıyla programlanır; ladder, kumanda şemasına benzediği için kumanda devresi bilen biri tarafından kolay öğrenilir.

Nelere dikkat edilir?

Giriş ve çıkışların gerilimi ve tipi (24 V DC, röle çıkış gibi) bağlanacak elemanlara uygun olmalıdır. Acil stop gibi güvenlik fonksiyonları yalnızca yazılıma bırakılmaz, donanımsal olarak da yapılır. Çıkış kontaklarının akımı sınırlıdır; büyük yükler kontaktör üzerinden çalıştırılır.

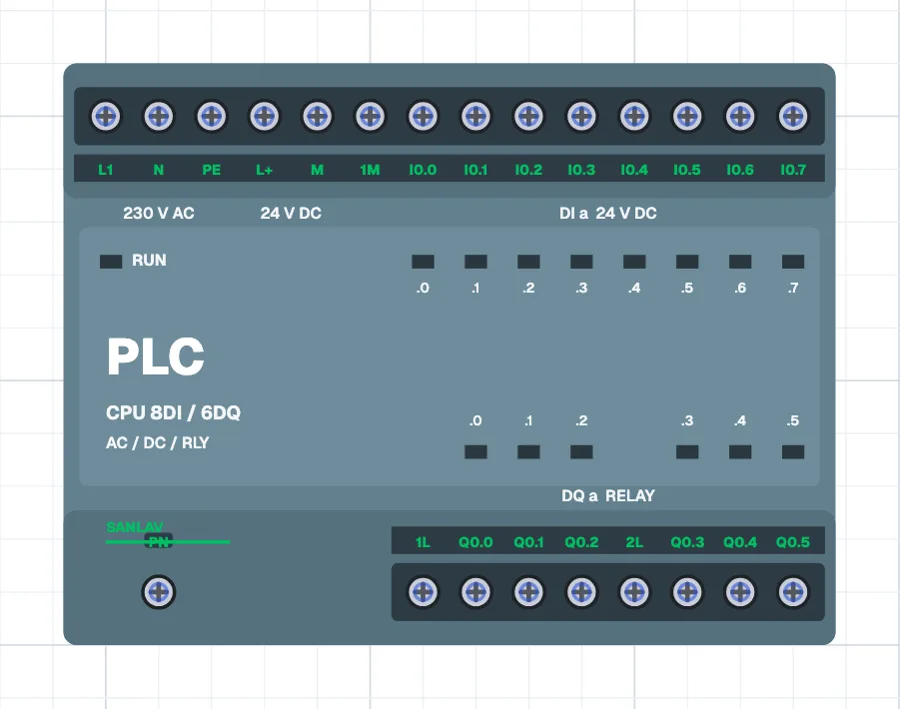

Bağlantı uçları

PLC

Besleme
Buton ve sensör beslemesi (DC)
Girişlerin ortak ucu, M'ye bağlanır
Girişler
Röle çıkışlarının ortak ucu
Çıkışlar (röle kontağı)
Ağ ucu: operatör paneli (HMI) bağlanır
