Üretim Hattında Sayma PLC ile

PLC ile üretim hattında sayma nedir?

Üretim hattından geçen ürünlerin bir sensörle sayıldığı, belirli adette bir çevrimin tamamlandığı ve hat uzun süre boş kalırsa sistemin kendini durdurduğu PLC uygulamasıdır. Ürün sayısı, çevrim sayısı ve boşta kalma süresi operatör panelinde görünür.

Nerede kullanılır?

Üretim takibinde, paketleme ve dolum hatlarında, vardiya sonu raporlamasında ve hat verimliliğinin izlenmesinde kullanılır. Boşta kalan hattın otomatik durması enerji tasarrufu sağlar.

Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele

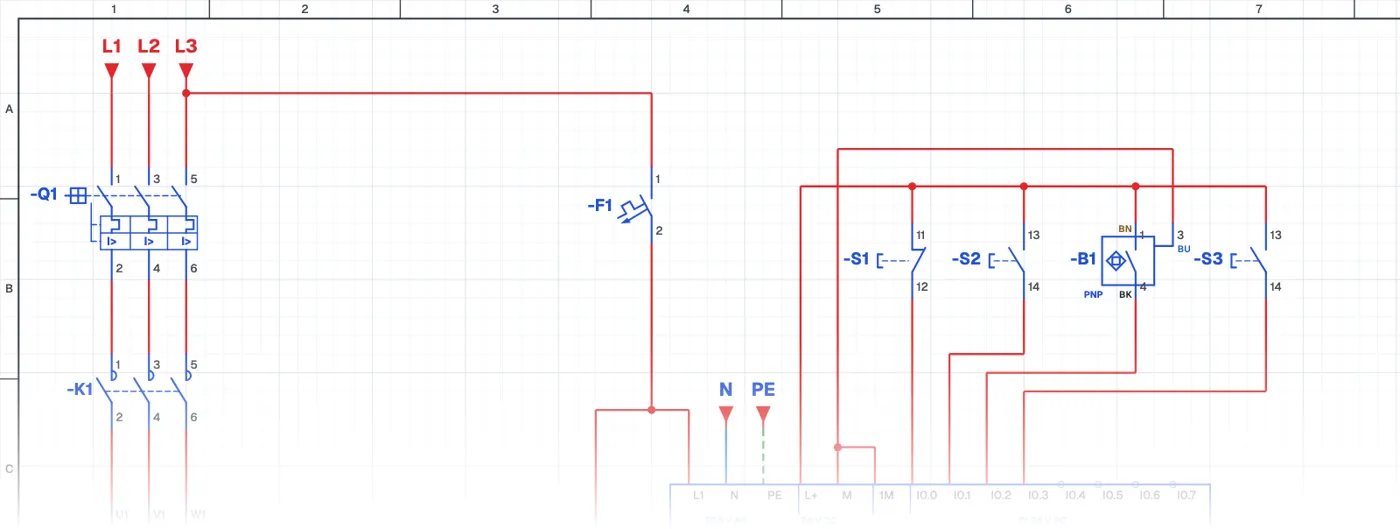

PLC bağlantısı ve ladder program

Bant motoru kontaktörle çalışır; endüktif sensör ve butonlar PLC girişlerine bağlanır. Programda iki sayıcı ve bir zamanlayıcı birlikte kullanılır. Sistem durduğunda bile sayının silinmemesi, PLC'de kalıcı veri tutmanın önemini gösterir.

Ne öğretir?

İç içe sayıcılar, zaman aşımı kontrolü ve verinin operatöre gösterilmesi, endüstri 4.0 ve üretim izleme sistemlerinin temelidir.

Kullanılan malzemeler

Motor koruma şalteri

Q1

Motor 3~

M1

Otomat sigorta (1 kutup)

F1

PLC

PLC1

Stop butonu (NC)

S1

Start butonu (NO)

S2, S3

Sensör (3 kablolu)

B1

Kontaktör bobini

K1
