Üç Anahtarla Tek Fazlı Motor
Üç anahtarla tek fazlı motor nedir?
Tek fazlı bir motorun üç kalıcı anahtarın belirli durumlarında çalıştığı bir PLC mantık uygulamasıdır. Üç anahtarın sekiz farklı durumu bir doğruluk tablosuna yazılır ve motorun çalışacağı durumlar programa dönüştürülür.
Nerede kullanılır?
Birden fazla güvenlik ve çalışma koşuluna bağlı makinelerde aynı mantık kullanılır: kapı kapalı, basınç var, operatör hazır gibi koşulların hepsi sağlanınca makine çalışır. PLC eğitimlerinde lojik kapıları ve Boole cebirini öğretmek için de kullanılır.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
PLC bağlantısı ve ladder program

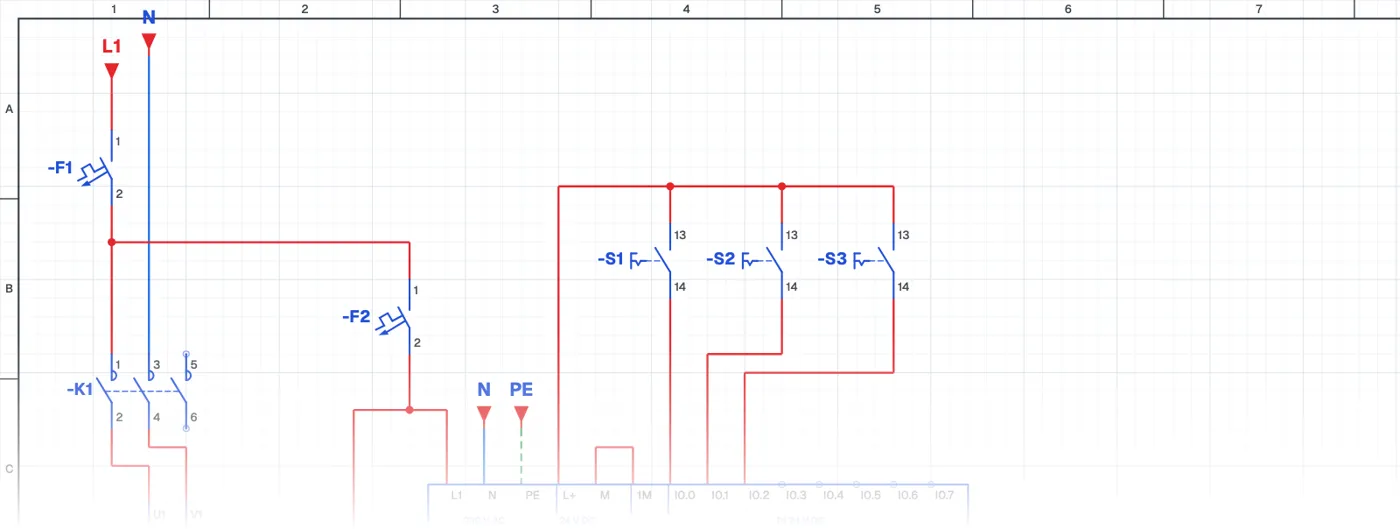

Anahtarlar PLC girişlerine, motor kontaktörü çıkışa bağlanır. Doğruluk tablosunda motorun çalıştığı her satır ladder'da bir kola karşılık gelir ve kollar paralel bağlanır.
Ne öğretir?
Bir problemi doğruluk tablosuyla çözüp programa dönüştürmek, karmaşık koşulları hatasız programlamanın en güvenilir yoludur.
Kullanılan malzemeler
- Otomat sigorta (1 kutup)
- F1, F2
- PLC
- PLC1
- Seçici anahtar (NO)
- S1, S2, S3
