Zaman rölesi

Zaman rölesi nedir?

Zaman rölesi (timer), beslendikten ya da tetiklendikten sonra ayarlanan süre dolunca kontağını değiştiren rölelerdir. Kumanda devrelerinde bir işin belirli bir süre sonra başlaması ya da bitmesi için kullanılır. Süre önündeki düğmelerle saniyeden saatlere kadar ayarlanabilir.

Zaman rölesi nerede kullanılır?

Yıldız-üçgen yol vermede yıldızdan üçgene geçiş süresini belirlemek, motorları sırayla çalıştırmak, fanları gecikmeli durdurmak, merdiven otomatiği, sulama, yıkama ve karıştırma gibi süreli işlemler için kullanılır. Kumanda panolarının en sık kullanılan elemanlarından biridir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Zaman rölesi çeşitleri

En yaygın tipi çekmede gecikmeli (ON-delay) zaman rölesidir: beslendikten sonra süre dolunca kontak değiştirir. Düşmede gecikmeli (OFF-delay), flaşör (yanıp sönen) ve yıldız-üçgen zaman röleleri de vardır. Çok fonksiyonlu modellerde fonksiyon önündeki seçiciyle belirlenir. Besleme gerilimine (24 V, 230 V gibi) ve kontak sayısına göre seçilir.

Nelere dikkat edilir?

Çok fonksiyonlu rölelerde doğru fonksiyonun seçildiği mutlaka kontrol edilir. Süre ayarında hem süre aralığı (saniye, dakika) hem de süre düğmesi doğru konumda olmalıdır. Röle kontaklarının akımı sınırlıdır; büyük yükler doğrudan değil kontaktör üzerinden çalıştırılır.

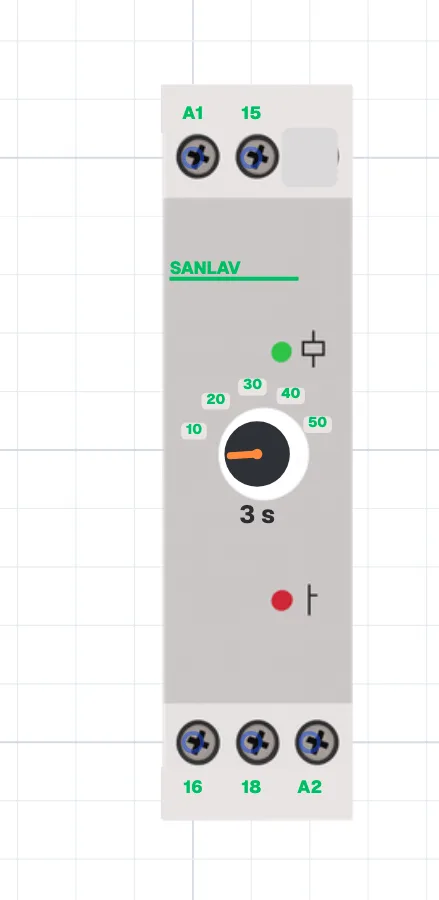

Bağlantı uçları

Zaman rölesi

Besleme

A1, A2

Ortak uç

15

Normalde kapalı

16

Normalde açık

18
