Pompa ve seviye kontrolü

İki Depolu Su Transferinde Sıvı Seviye Rölesi ile Elle ve Otomatik Pompa

Elle ve otomatik iki depolu su transferi nedir?

İki depo arasında su aktaran otomatik sisteme seçici anahtarla elle çalıştırma eklenmiş hâlidir. Otomatik modda sıvı seviye röleleri pompayı yönetir, elle modda operatör start-stop butonlarını kullanır.

Nerede kullanılır?

Bina, site ve sanayi su transfer sistemlerinde kullanılır. Elektrot arızası, depo temizliği, bakım ve test durumlarında pompanın elle çalıştırılabilmesi gerekir.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

Güç devresi ve kumanda devresi

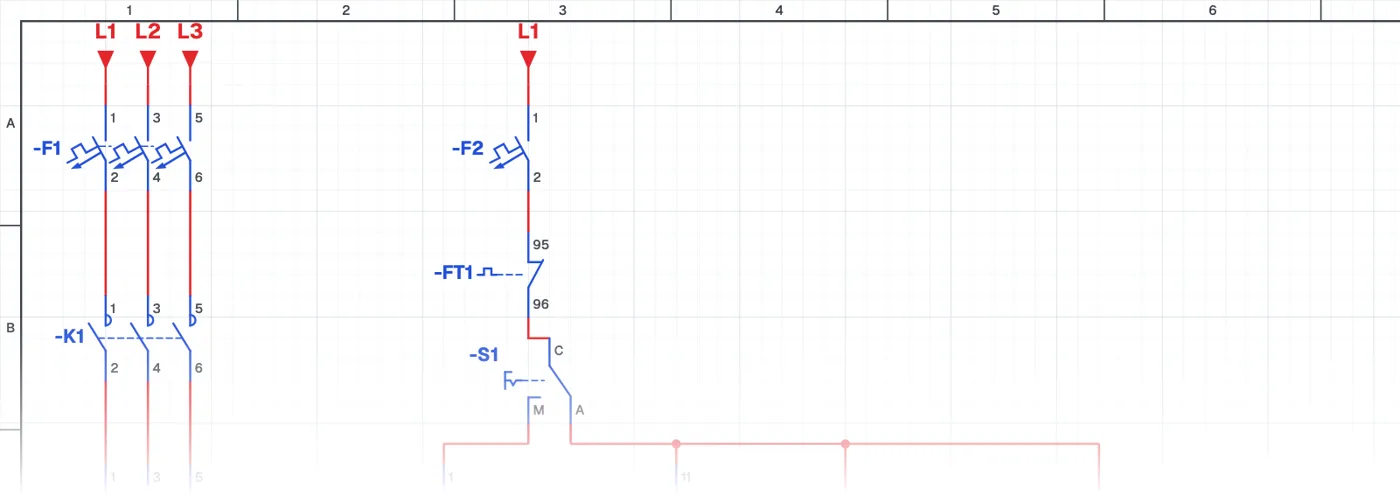

Güç devresi pompa motoru, sigorta, kontaktör ve termik röleden oluşur. Kumanda devresinde seçici anahtar, start-stop butonları, mühürleme kontağı ve iki sıvı seviye rölesi bulunur. Röleler yalnız otomatik modda beslenir.

Nelere dikkat edilir?

Elle modda seviye korumaları devre dışı olduğu için pompa operatör gözetiminde çalıştırılmalıdır.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Termik röle

FT1

Motor 3~

M1

Otomat sigorta (1 kutup)

F2

MAN–AUTO seçici anahtar

S1

Stop butonu (NC)

S2

Start butonu (NO)

S3

Sıvı seviye rölesi (SRR)

SRR1, SRR2

Kontaktör bobini

K1
