Pompa ve seviye kontrolü
Sinyal Lambalı, Sıvı Seviye Rölesi (NO) ve Flatörlü Elle ve Otomatik Pompa
Sinyal lambalı elle-otomatik pompa panosu nedir?
Elle ve otomatik çalışan pompa sistemine acil stop, faz koruma rölesi ve durum sinyal lambalarının eklendiği eksiksiz bir pompa panosu kumanda devresidir. Kaynak depoda sıvı seviye rölesi, hedef depoda flatör kullanılır. Panonun kapağındaki lambalar pompanın ve sistemin durumunu tek bakışta gösterir.
Nerede kullanılır?
Site, otel, hastane, fabrika ve belediye pompa istasyonlarında kullanılır. Sinyal lambaları bakım ekibinin arızayı panoyu açmadan görmesini sağlar: pompa çalışıyor mu, termik attı mı, faz arızası var mı, depoda su var mı, acil stopa basılmış mı.
Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

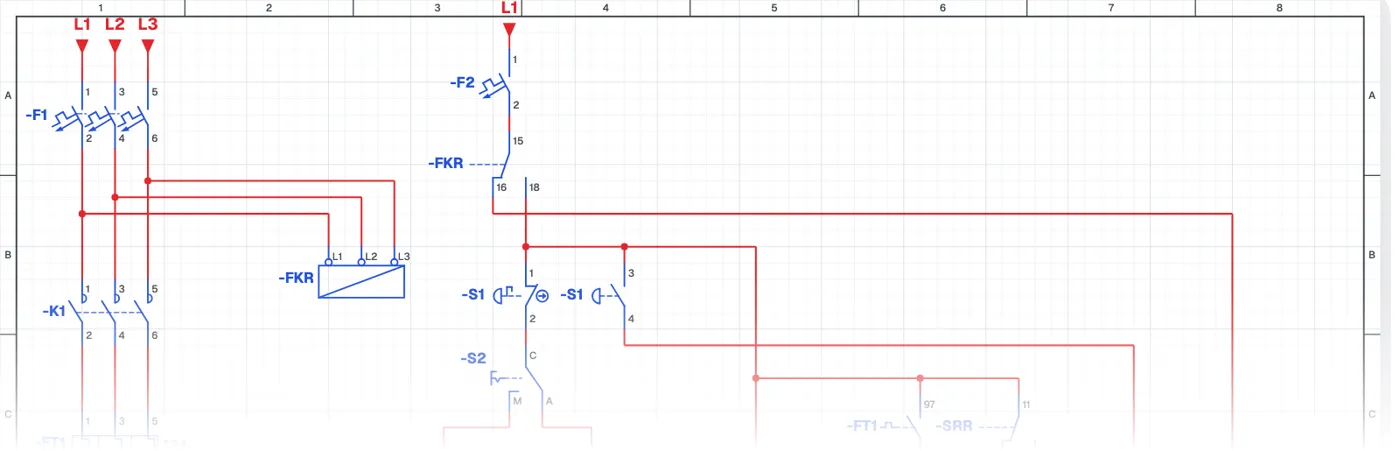

Güç devresi ve kumanda devresi
Güç devresinde pompa motoru, sigorta, kontaktör, termik röle ve faz koruma rölesi bulunur. Kumanda devresinde acil stop butonunun iki kontağı, termik rölenin iki kontağı, faz koruma rölesinin kontakları ve sinyal lambaları birlikte kullanılır. Bir elemanın birden fazla kontağının farklı işler için kullanılması bu devrenin öğrettiği en önemli konudur.
Nelere dikkat edilir?
Acil stop butonu kilitlemeli (mantar başlı) olmalı ve kumanda enerjisini doğrudan kesmelidir. Lamba renkleri standartlara göre seçilir ve kapak üzerinde her lambanın anlamı yazılır.
Kullanılan malzemeler
- Termik röle
- FT1
- Motor 3~
- M1
- Flatör
- SF1
- Sinyal lambası
- H1, H2, H3, H4, H5
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
