Sıvı Seviye Rölesi (NO) ve Flatör ile Elle ve Otomatik Pompa

Sıvı seviye rölesi ve flatörlü pompa devresi nedir?

İki depolu su transfer sisteminde kaynak depoda sıvı seviye rölesi, hedef depoda flatör kullanılan elle-otomatik pompa devresidir. Farklı seviye algılama elemanlarının aynı devrede birlikte kullanılmasını gösterir.

Nerede kullanılır?

Kaynak depo dar bir kuyu ya da sondaj olduğunda elektrot, hedef depo geniş bir çatı ya da bina deposu olduğunda flatör kullanılır. Sahada en uygun ve en ekonomik çözüm genellikle böyle karma sistemlerdir.

Elektrik Kumanda Devreleri 2Devrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

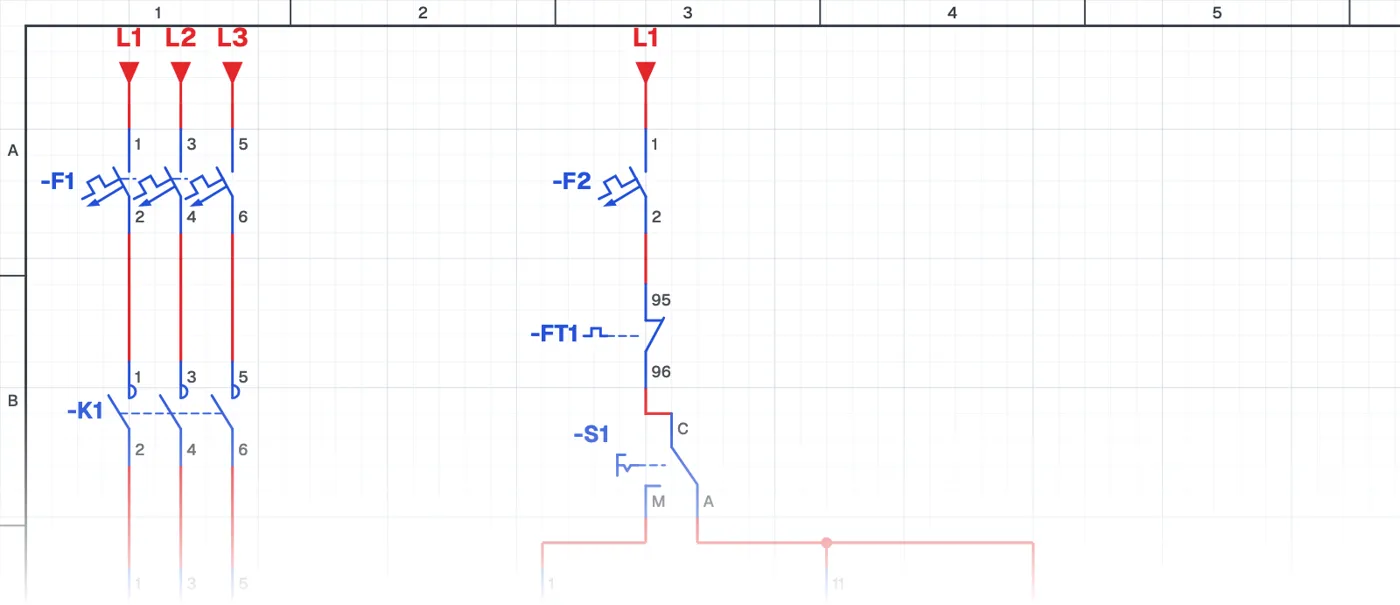

Güç devresi ve kumanda devresi

Güç devresi pompa motoru, sigorta, kontaktör ve termik röleden oluşur. Kumanda devresinde sıvı seviye rölesinin kontağı, flatörün kontağı, seçici anahtar ve start-stop butonları bulunur. Flatörün hangi kontağının kullanılacağı, hedef depoda taşmayı önleyecek şekilde seçilir.

Nelere dikkat edilir?

Flatör ve elektrotların seviye aralıkları birbirinden bağımsız ayarlanır. Devreye almada her iki deponun dolu ve boş durumları ayrı ayrı denenir.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Termik röle

FT1

Motor 3~

M1

Otomat sigorta (1 kutup)

F2

MAN–AUTO seçici anahtar

S1

Stop butonu (NC)

S2

Start butonu (NO)

S3

Flatör

SF1

Sıvı seviye rölesi (SRR)

SRR1

Kontaktör bobini

K1
