Depo Doldurma ve Boşaltma PLC ile
PLC ile depo doldurma ve boşaltma nedir?
Bir deponun alt ve üst seviye sensörleriyle izlenerek PLC tarafından otomatik doldurulup boşaltıldığı uygulamadır. Dolum için bir pompa, boşaltma için bir selenoid valf kullanılır.
Nerede kullanılır?
Su arıtma tesislerinde, gıda ve kimya proseslerinde, kazan besleme sistemlerinde ve dolum makinelerinde kullanılır. Seviye kontrolü, proses otomasyonunun en temel işlerinden biridir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
PLC bağlantısı ve ladder program

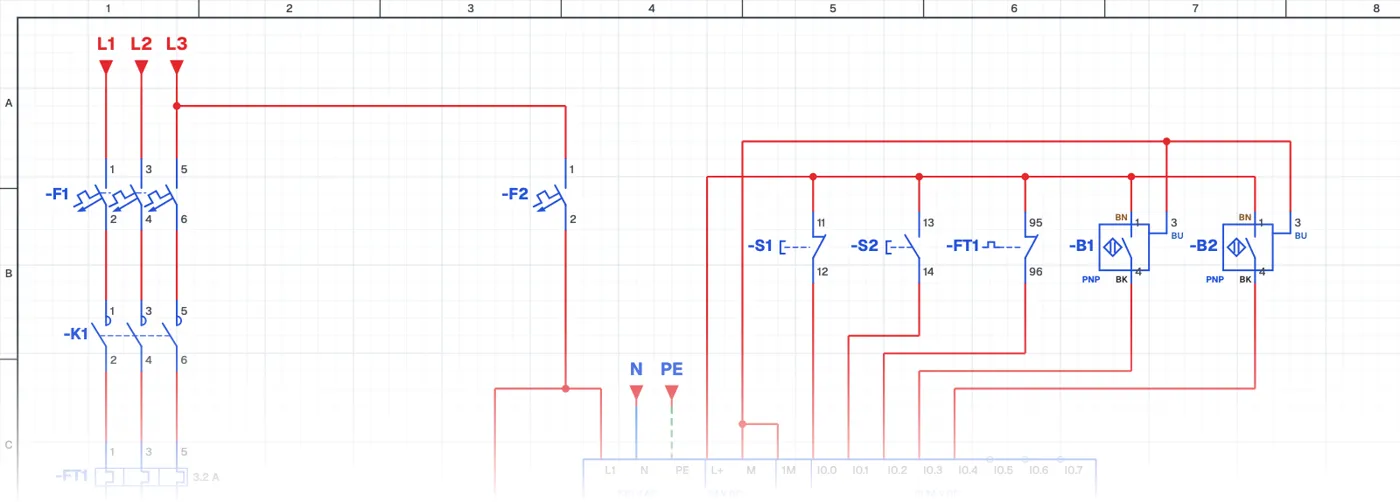

Pompa motoru kontaktör ve termik röleyle, selenoid valf doğrudan PLC çıkışıyla çalışır. Kapasitif seviye sensörleri PLC girişlerine bağlanır. Programda pompa ve valfin birbirine göre nasıl yönetildiği, iki çıkışın aynı anda çalışmamasının nasıl sağlandığı gösterilir.
Nelere dikkat edilir?
Kapasitif sensörlerin hassasiyeti depodaki sıvıya ve depo malzemesine göre ayarlanır. Valf ve pompa arızalarında deponun taşmaması için ek güvenlik önlemleri düşünülür.
