Sinyal lambası

Sinyal lambası nedir?

Sinyal lambası (gösterge lambası, pilot lamba), pano kapağına takılan ve bir durumun var olduğunu ışıkla gösteren elemandır. Uçlarına gerilim gelince yanar. Günümüzde çoğunlukla uzun ömürlü LED'li tipler kullanılır.

Sinyal lambası nerede kullanılır?

Motor ve pompa panolarında motorun çalıştığını, durduğunu ya da arızaya geçtiğini göstermek, enerji var lambası, faz lambaları, alarm ve uyarı göstergeleri için kullanılır. Bakım ekibinin panoyu açmadan durumu görmesini sağlar.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Renkler ve anlamları

Renkler standartlara göre seçilir: yeşil genellikle çalışma ya da normal durumu, kırmızı arızayı ya da tehlikeyi, sarı uyarıyı ya da bir koruma elemanının attığını, beyaz ve mavi bilgi amaçlı durumları gösterir. Lambalar 24 V, 230 V ve 400 V gibi farklı gerilimler için üretilir.

Nelere dikkat edilir?

Lambanın gerilimi bağlandığı devrenin gerilimine uygun olmalıdır. Her lambanın anlamı pano kapağına etiketle yazılmalıdır. Arıza lambaları, arızayı algılayan elemanın (termik, faz koruma rölesi gibi) sinyal kontağıyla yakılır.

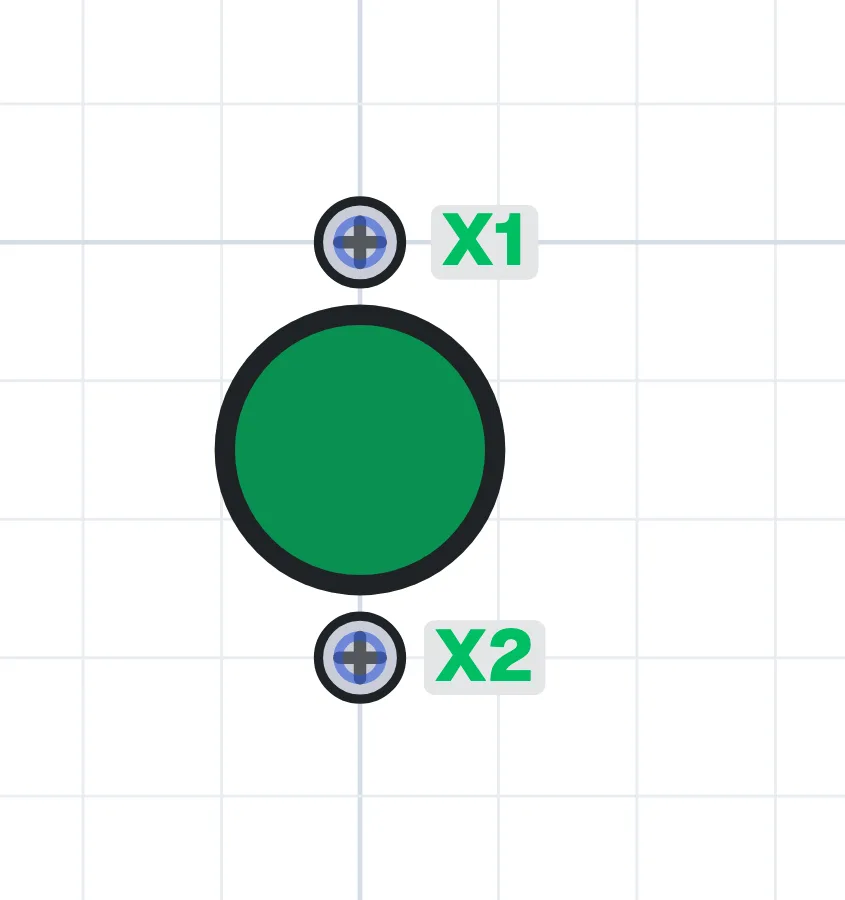

Bağlantı uçları

Sinyal lambası (yeşil)

Besleme

X1, X2

Sinyal lambası (kırmızı)

Besleme

X1, X2

Sinyal lambası (sarı)

Besleme

X1, X2
