Kutu Boyu Ayırma PLC ile
PLC ile kutu boyu ayırma nedir?
Bant üzerindeki kutuların farklı yüksekliklere yerleştirilmiş sensörlerle algılanıp boylarına göre ayrıldığı PLC uygulamasıdır. Küçük, orta ve büyük kutu için ayrı lambalar yanar.
Nerede kullanılır?
Paketleme, kargo ve lojistik hatlarında, üretimde ürün sınıflandırmada ve kalite kontrol istasyonlarında kullanılır. Gerçek sistemlerde lambaların yerine ayırma pistonları ya da yönlendirme kapakları çalışır.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele

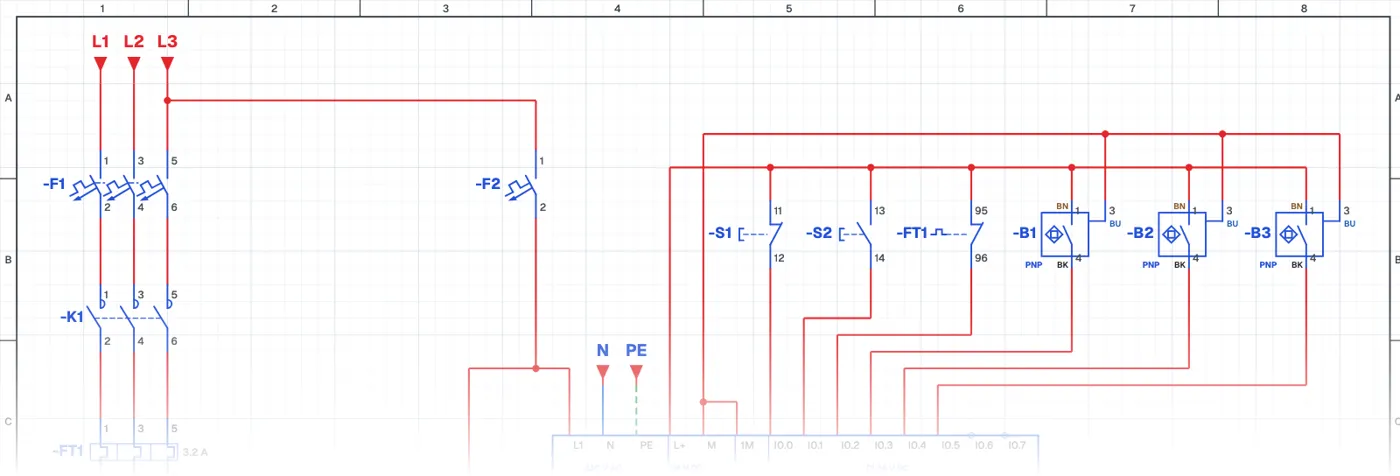

PLC bağlantısı ve ladder program
Bant motoru kontaktörle çalışır; sensörler PLC girişlerine, lambalar çıkışlara bağlanır. Program, sensörlerin o anki durumuna bakarak hangi lambanın yanacağına karar verir. Her çıkış bir doğruluk tablosunun bir satırına karşılık gelir.
Ne öğretir?
Birden fazla sensörün birlikte değerlendirilmesi ve doğruluk tablosundan program yazma, otomasyonda en sık kullanılan becerilerdendir.
Kullanılan malzemeler
- Termik röle
- FT1
- Motor 3~
- M1
- PLC
- PLC1
- Sensör (3 kablolu)
- B1, B2, B3
- Sinyal lambası
- H1, H2, H3
