Sıvı seviye rölesi

Sıvı seviye rölesi nedir?

Sıvı seviye rölesi (seviye kontrol rölesi), depoya sarkıtılan elektrotlarla sıvının seviyesini algılayan ve kontağını buna göre değiştiren röledir. Elektrotlar arasından geçen çok küçük akım sayesinde suyun hangi elektroda ulaştığını anlar. Genellikle bir referans, bir alt seviye ve bir üst seviye elektrodu kullanılır.

Sıvı seviye rölesi nerede kullanılır?

Su depolarında, dar kuyularda ve sondajlarda, hidrofor depolarında, atık su ve drenaj depolarında, iki depo arasındaki su aktarma sistemlerinde kullanılır. Hareketli parçası olmadığı için flatöre göre daha az arıza yapar ve flatörün sığmadığı yerlerde kullanılabilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Röleler besleme gerilimine, kontak sayısına ve hassasiyet ayarına göre seçilir. Değişken kontaklı oldukları için hem depo doldurma hem de depo boşaltma için kullanılabilirler. Bazı modellerde gecikme süresi ve hassasiyet ayarı bulunur. Elektrotlar paslanmaz çelikten yapılır.

Nelere dikkat edilir?

Elektrotlar zamanla kireçlenir ve kirlenir, belirli aralıklarla temizlenmelidir. Saf su gibi iletkenliği düşük sıvılarda hassasiyet ayarı yükseltilir. Elektrot kabloları uzun mesafeye taşınacaksa rölenin bu mesafeye uygun olduğu kontrol edilir; referans elektrodu en alta yerleştirilir.

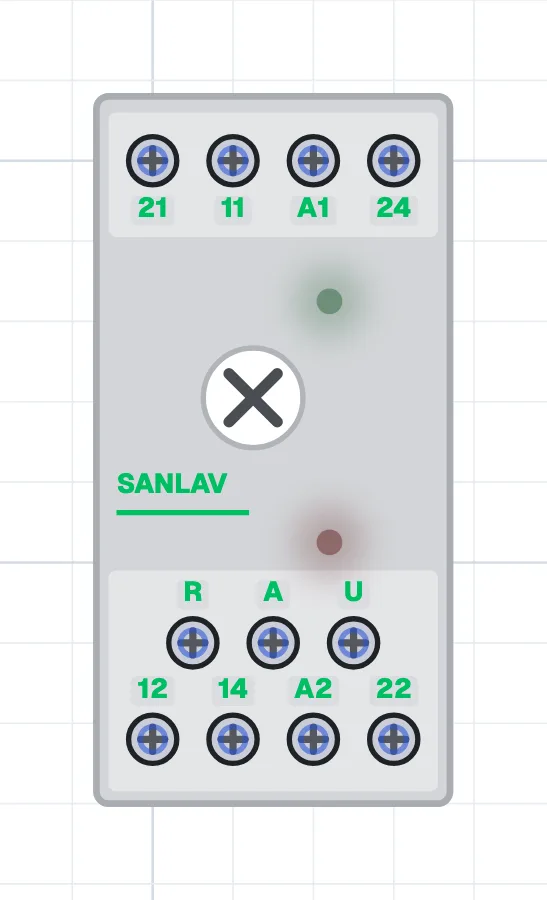

Bağlantı uçları

Sıvı seviye rölesi

Besleme
NC: 11-12, su yokken kapalı
NO: 11-14, su U'ya ulaşınca kapanır
Referans, alt ve üst seviye elektrodu
İkinci kontak: 21 ortak, 21-22 su yokken, 21-24 su U'ya ulaşınca kapalı

Elektrotlu depo

Referans elektrodu (dipte)
Alt seviye elektrodu
Üst seviye elektrodu
