Acil stop butonu
Acil stop butonu nedir?
Acil stop butonu (emniyet stop butonu, mantar buton), tehlike anında makineyi ya da sistemi hemen durdurmak için kullanılan, basıldığında kilitlenen büyük kırmızı başlıklı bir butondur. Basıldıktan sonra çevrilerek ya da çekilerek kilidi açılmadıkça kontakları değişmiş olarak kalır.
Acil stop butonu nerede kullanılır?
Makinelerde, konveyör hatlarında, pres ve takım tezgâhlarında, pompa ve kompresör panolarında, asansör ve vinçlerde, kısaca insanların tehlikeye girebileceği her yerde kullanılır. Makine güvenliği standartlarına göre birçok makinede bulunması zorunludur.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve özellikleri
Acil stop butonları sarı zemin üzerinde kırmızı mantar başlıkla üretilir. Arkasında genellikle bir kapalı (NC) kontak bulunur; ek kontak blokları takılarak acil stop lambası ya da PLC'ye bilgi verilebilir. Çevirerek ve çekerek açılan tipleri, anahtarlı tipleri ve koruma kapaklı tipleri vardır.
Nelere dikkat edilir?
Acil stop kapalı kontakla bağlanır ve kumanda enerjisini doğrudan keser; yalnızca bir PLC girişine bağlanıp yazılıma bırakılmaz. Kilidi açıldığında makine kendiliğinden çalışmamalı, yeniden başlatmak için ayrıca start verilmelidir. Buton kolay ulaşılabilir ve görünür bir yere monte edilir.

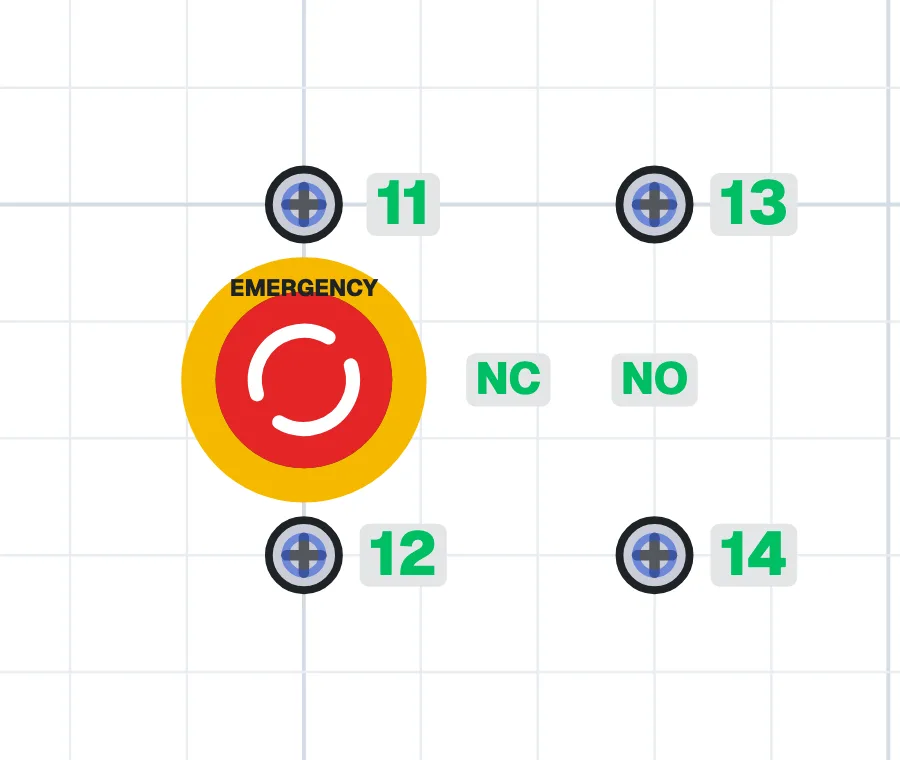

Bağlantı uçları
Acil stop butonu
- Normalde kapalı kontak
- 11-12
- Normalde açık kontak
- 13-14
