Mühürleme Devresi (Asenkron Motoru Sürekli Çalıştırma)

Mühürleme devresi nedir?

Mühürleme devresi, start butonuna bir kez basıldığında motorun stop butonuna basılana kadar çalışmaya devam etmesini sağlayan kumanda devresidir. Kontaktör, kendi yardımcı kontağı sayesinde buton bırakıldıktan sonra da çekili kalır. Bu yüzden kendi kendini tutma ya da kilitleme devresi olarak da bilinir; İngilizcede seal-in ya da self-holding circuit denir.

Mühürleme devresi nerede kullanılır?

Sanayideki motor kumanda devrelerinin neredeyse hepsinde mühürleme vardır: pompalar, fanlar, konveyörler, kompresörler, takım tezgâhları ve üretim makineleri. PLC ile yapılan otomasyon sistemlerinde de aynı mantık programın içinde kurulur. Kumanda devrelerini öğrenen herkesin mutlaka bilmesi gereken temel devredir.

Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

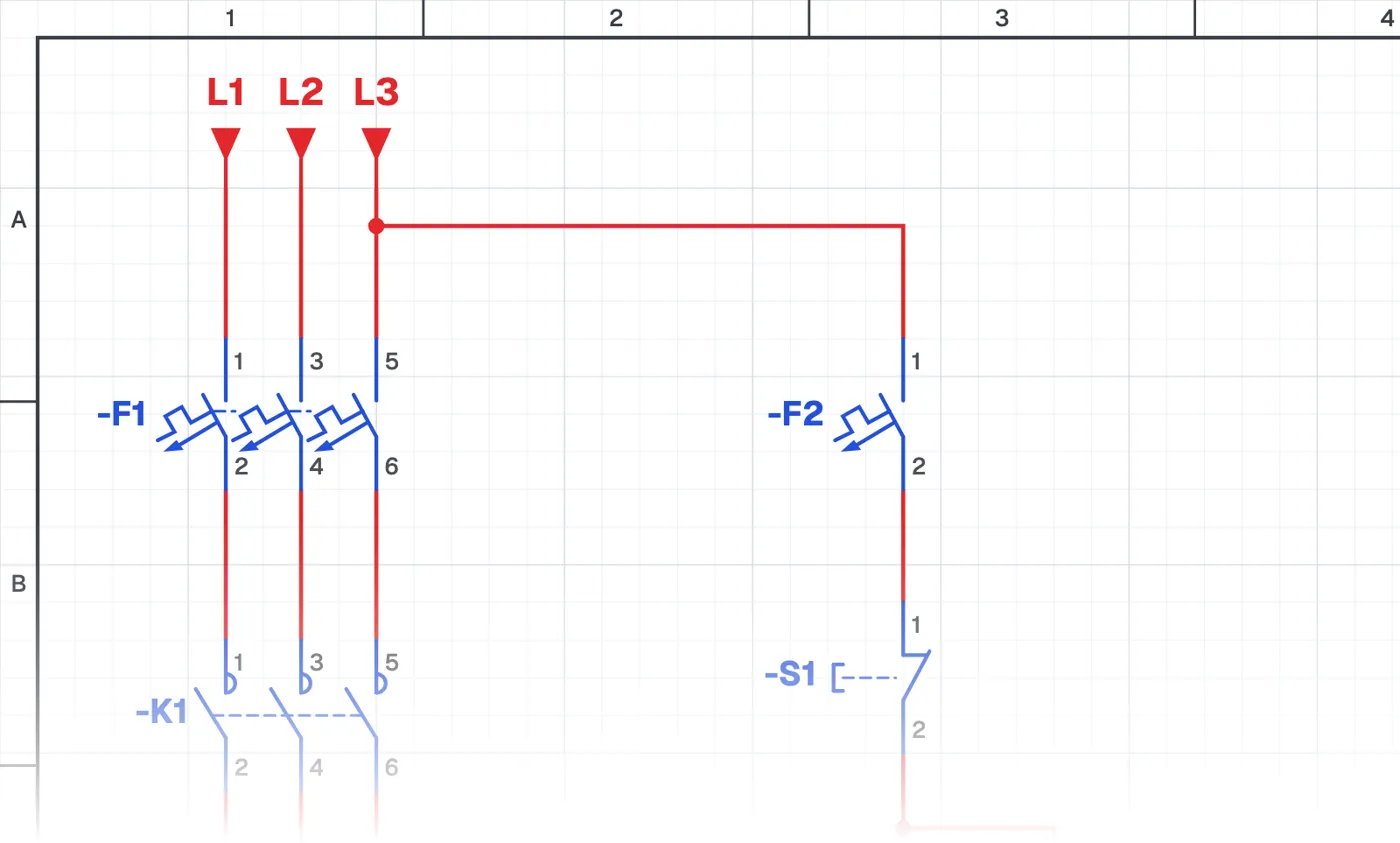

Güç devresi ve kumanda devresi

Güç devresinde sigorta, kontaktör, termik röle ve motor bulunur. Kumanda devresinde stop butonu, start butonu, termiğin kontağı ve kontaktör bobinine ek olarak mühürleme kontağı yer alır. Mühürleme kontağının devredeki yeri, devrenin bütün davranışını belirler; kitapta ve uygulamada bu kontağın görevi ayrıntılı gösterilir.

Mühürleme devresinin avantajı

Elektrik kesilip geri geldiğinde kontaktör bırakmış olduğu için motor kendiliğinden çalışmaz; operatörün yeniden start'a basması gerekir. Bu özellik, makinenin beklenmedik anda çalışıp birine zarar vermesini önler. Termik röle attığında da motor durur ve kendiliğinden yeniden çalışmaz.

Kullanılan malzemeler

Otomat sigorta (3 kutup): F1
Motor 3~: M1
Otomat sigorta (1 kutup): F2
Stop butonu (NC): S1
Start butonu (NO): S2
Kontaktör bobini: K1

Simülasyonda çalıştır.

Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
