Zaman Rölesi ile Gecikmeli Durdurma Devresi

Gecikmeli durdurma devresi nedir?

Motorun çalıştırıldıktan sonra ayarlanan süre dolunca kendiliğinden durduğu kumanda devresidir. Süreyi bir zaman rölesi sayar. Operatör isterse stop butonuyla motoru her an durdurabilir.

Nerede kullanılır?

Banyo ve tuvalet aspiratörlerinde, fırın ve kurutma fanlarında, sulama sistemlerinde, belirli süre çalışması gereken karıştırıcılarda ve merdiven otomatiği mantığıyla çalışan sistemlerde kullanılır. Bir işlemin sabit sürede tamamlanması ya da enerjinin boşa harcanmaması gereken yerlerde tercih edilir.

Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

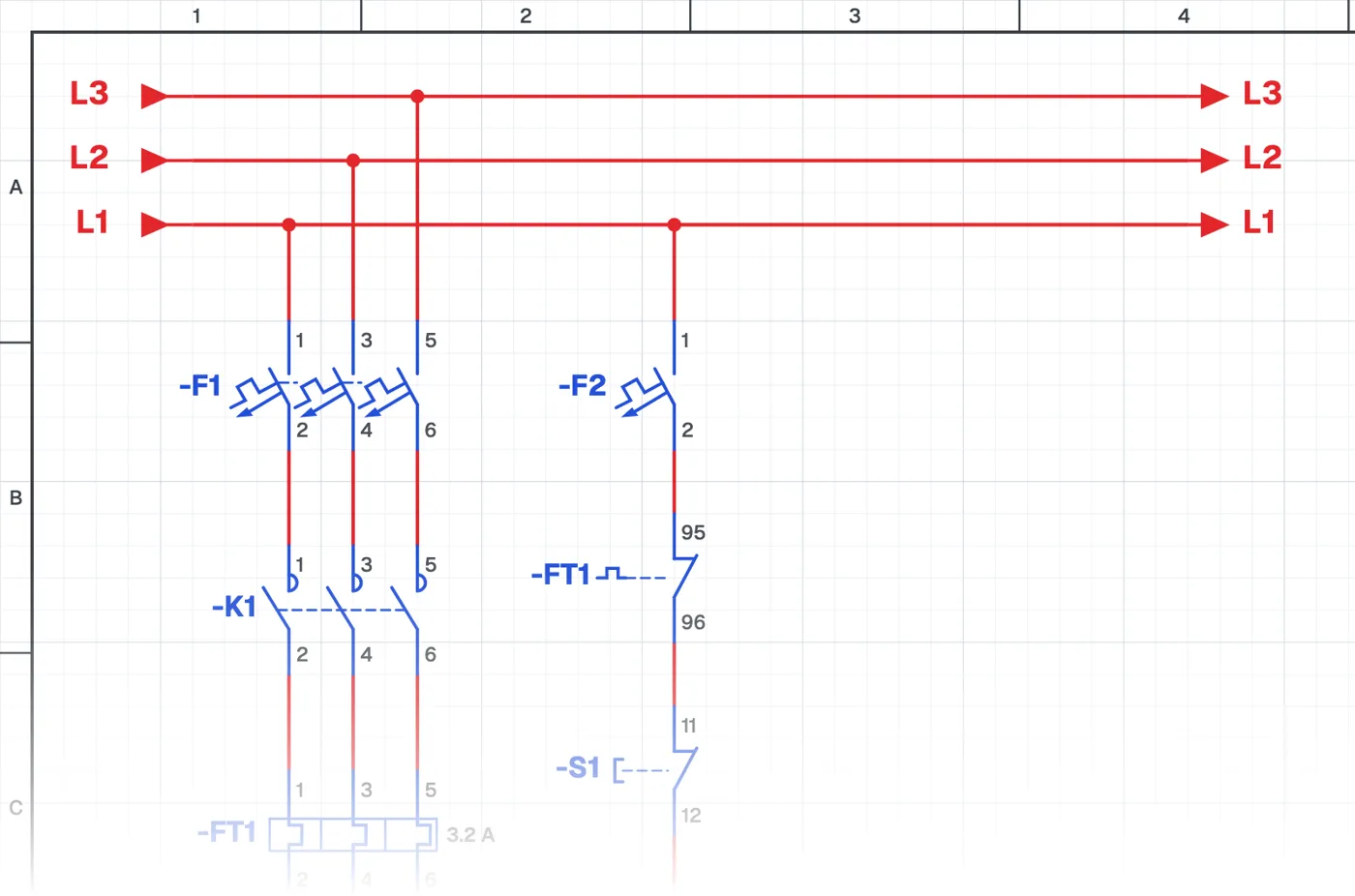

Güç devresi ve kumanda devresi

Güç devresi doğrudan yol verme devresidir. Kumanda devresinde kontaktöre ek olarak bir zaman rölesi bulunur ve zaman rölesinin kapalı kontağı kumandada kullanılır. Zaman rölesinin açık ve kapalı kontaklarının farkını anlamak için iyi bir örnektir.

Nelere dikkat edilir?

Zaman rölesinin süresi işin gerektirdiği çalışma süresine göre ayarlanır. Çok fonksiyonlu zaman rölelerinde doğru fonksiyonun (çekmede gecikmeli) seçildiği kontrol edilir.

Kullanılan malzemeler

Otomat sigorta (3 kutup): F1
Termik röle: FT1
Motor 3~: M1
Otomat sigorta (1 kutup): F2
Stop butonu (NC): S1
Start butonu (NO): S2
Zaman rölesi bobini: T1
Kontaktör bobini: K1
