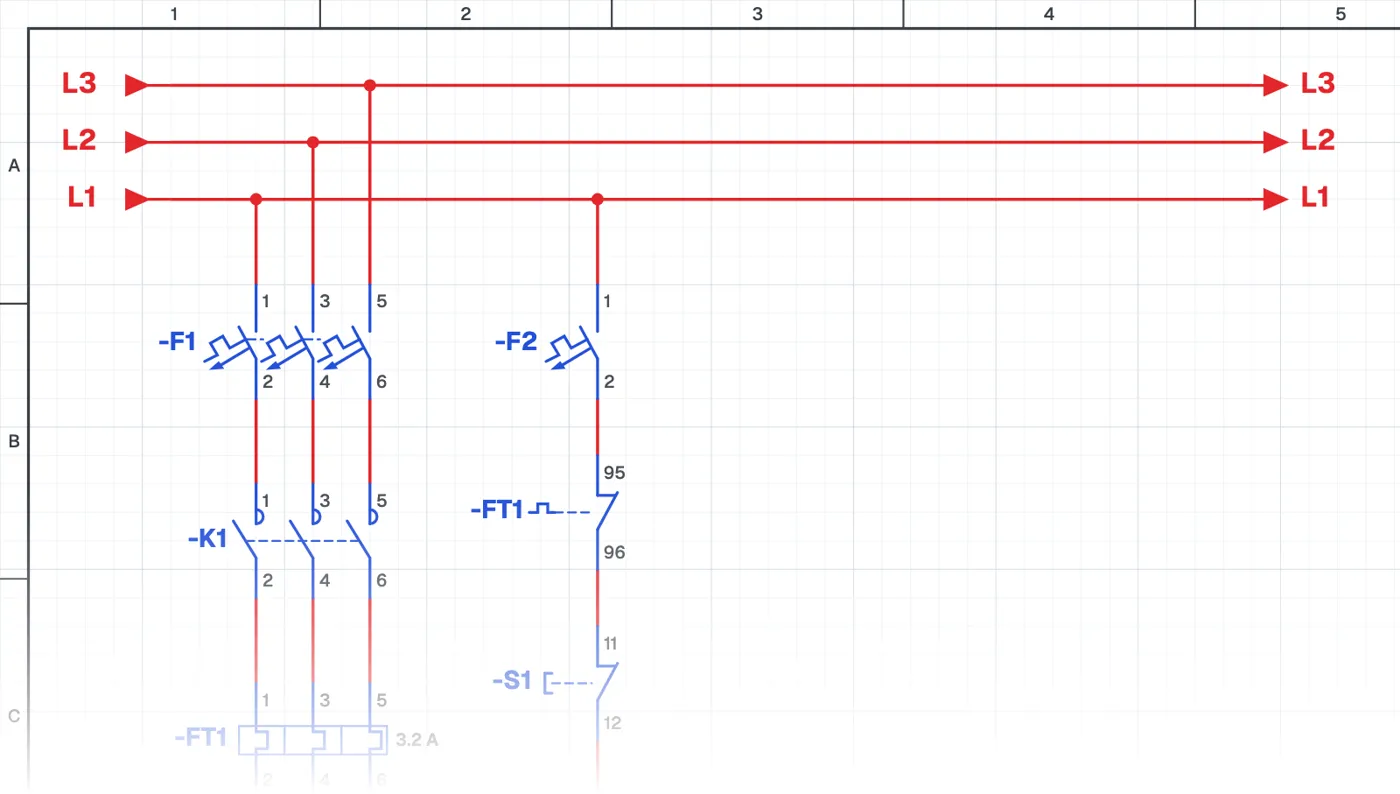

Jog Butonu ile Anlık Çalıştırma ve Mühürleme İptali Devresi

Jog butonu ile mühürleme iptali nedir?

Aynı motorun hem mühürlü (sürekli) hem de kesikli (jog) çalıştırılabildiği kumanda devresidir. Normal çalışmada motor start butonuyla çalışır ve mühürlenir. Jog butonuna basıldığında mühürleme iptal edilir ve motor yalnız buton basılıyken çalışır.

Nerede kullanılır?

Takım tezgâhlarında, bant ve konveyör sistemlerinde, baskı ve paketleme makinelerinde kullanılır. Makine üretimde sürekli çalışır; ayar, kalıp değişimi ya da bakım sırasında operatör jog butonuyla makineyi küçük adımlarla hareket ettirir.

Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

Güç devresi ve kumanda devresi

Güç devresi doğrudan yol vermeyle aynıdır. Kumanda devresinde bir ara röle, kontaktör ve start, stop, jog butonları bulunur. Jog butonunun hem açık hem kapalı kontağının birlikte kullanılması bu devrenin en öğretici yanıdır; butonların bir kontağı bir işi keserken diğer kontağı başka bir işi başlatabilir.

Nelere dikkat edilir?

Jog sırasında motorun mühürlenmemesi güvenlik için şarttır; aksi hâlde operatör butonu bıraktığında makine çalışmaya devam eder. Devre kurulduktan sonra bu durum mutlaka denenir.

Kullanılan malzemeler

Otomat sigorta (3 kutup)

F1

Termik röle

FT1

Motor 3~

M1

Otomat sigorta (1 kutup)

F2

Stop butonu (NC)

S1, S3

Start butonu (NO)

S2, S3

Kontaktör bobini

KA, K1
