Démarrage direct d’un moteur asynchrone
Qu'est-ce que le démarrage direct ?
Le démarrage direct relie un moteur asynchrone directement à la pleine tension du réseau par un contacteur. C'est la méthode de démarrage la plus simple, la moins chère et la plus répandue. Au premier instant, le moteur appelle plusieurs fois son courant nominal, puis atteint vite sa vitesse normale.
Où utilise-t-on le démarrage direct ?
Sur les moteurs de petite et moyenne puissance : pompes, ventilateurs, extracteurs, compresseurs, convoyeurs, agitateurs et machines d'atelier. Partout où le courant de démarrage ne pénalise pas le réseau, c'est le premier choix. Pour les grosses puissances, on utilise l'étoile-triangle, le démarreur progressif ou le variateur de fréquence.

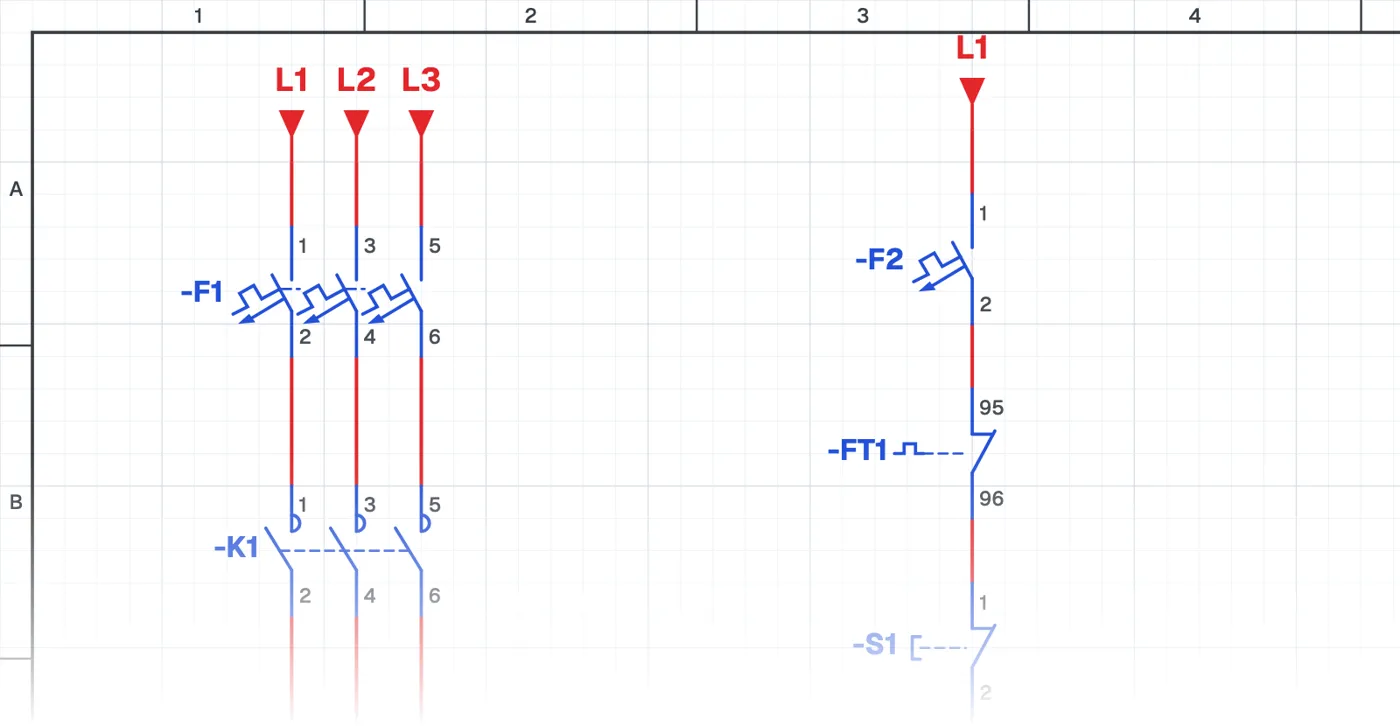

Circuit de puissance et circuit de commande
Dans la puissance, le disjoncteur moteur, les contacts principaux du contacteur et le relais thermique sont en série ; le relais thermique protège le moteur contre les surintensités. La commande contient le bouton arrêt, le bouton marche, le contact du thermique et la bobine. Cette commande marche-arrêt est la base de presque toutes les armoires moteur.
Points de vigilance
Le relais thermique est réglé sur le courant nominal de la plaque du moteur. Contacteur et disjoncteur sont dimensionnés selon la puissance ; un disjoncteur de type moteur évite les déclenchements au démarrage. Le courant de démarrage étant élevé, on ne démarre pas en direct les gros moteurs sur un réseau faible.
Matériel utilisé
Fais-le fonctionner en simulation.
Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
