Commande de moteurs

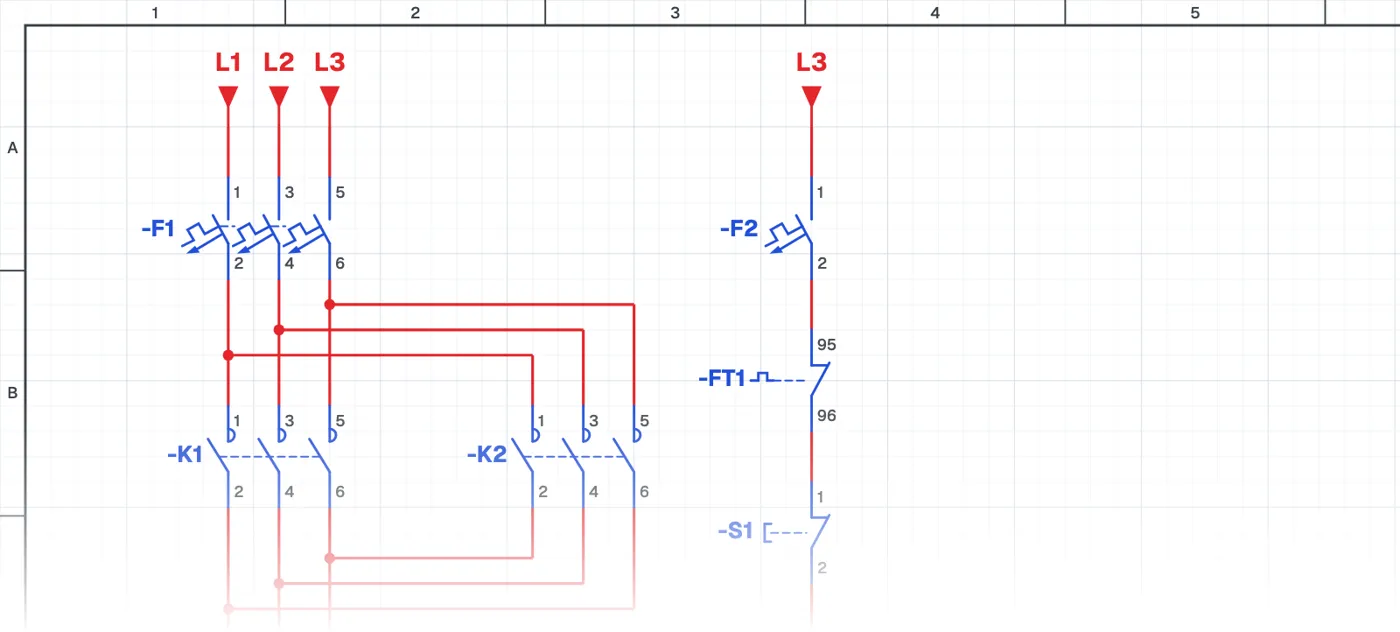

Démarrage direct avec inversion du sens de marche

Qu'est-ce qu'un circuit d'inversion du sens de marche ?

Le circuit d'inversion du sens de marche fait tourner un moteur asynchrone triphasé dans les deux sens. On inverse le sens d'un moteur triphasé en permutant deux de ses phases. Deux contacteurs s'en chargent : un pour la marche avant, un pour la marche arrière. On parle aussi d'inverseur de sens de rotation.

Où utilise-t-on l'inversion de sens ?

Sur les ponts roulants et palans, portes de garage et portes industrielles, ascenseurs, convoyeurs réversibles, machines-outils, agitateurs et vis de transport. Partout où un mécanisme doit aller et venir, il y a un inverseur.

Circuit de puissance et circuit de commande

Dans la puissance, les deux contacteurs sont disposés pour raccorder les phases du moteur dans deux ordres différents ; le relais thermique protège le moteur dans les deux sens. La commande a un bouton marche par sens, un bouton arrêt commun et les deux contacteurs. Dessiner et lire correctement la permutation de phases dans la puissance demande le plus d'attention.

Pourquoi le verrouillage est-il important ?

Si les deux contacteurs s'enclenchent en même temps, deux phases sont en court-circuit. Pour l'éviter, les contacteurs se verrouillent mutuellement par leurs contacts NF (verrouillage électrique) ; certains circuits ajoutent un verrouillage par les boutons. Un inverseur sans verrouillage ou mal câblé provoque de graves pannes. La façon de réaliser le verrouillage est expliquée pas à pas dans le livre et peut être essayée dans le simulateur de l'appli.

Matériel utilisé

Disjoncteur (3 pôles)

F1

Relais thermique

FT1

Moteur 3~

M1

Disjoncteur (1 pôle)

F2

Bouton Arrêt (NC)

S1

Bouton Marche (NO)

S2, S3

Bobine de contacteur

K1, K2
