Zaman Rölesi ile Ardışık Asenkron Motor Çalıştırma ve Gecikmeli Durdurma Devresi
Ardışık çalıştırma ve gecikmeli durdurma nedir?
Motorların sırayla çalıştırıldığı ve belirli süreler sonunda sırayla durdurulduğu kumanda devresidir. Birden fazla zaman rölesi ve bir ara röle birlikte çalışır. Böylece bütün çalışma döngüsü operatör müdahalesi olmadan, ayarlanan sürelere göre tamamlanır.
Nerede kullanılır?
Birbirini besleyen makinelerin bulunduğu üretim hatlarında, bant sistemlerinde, kırma-eleme tesislerinde ve havalandırma sistemlerinde kullanılır. Bant hatlarında doğru sıra önemlidir: önce malzemeyi alan bant çalışır, en son o bant durur. Böylece malzeme hatta yığılmaz.
Elektrik Kumanda Devreleri: Temelden İleriyeDevrenin çalışma mantığı, her kontağın görevi ve adım adım kurulumu kitapta anlatılıyor.Kitabı incele

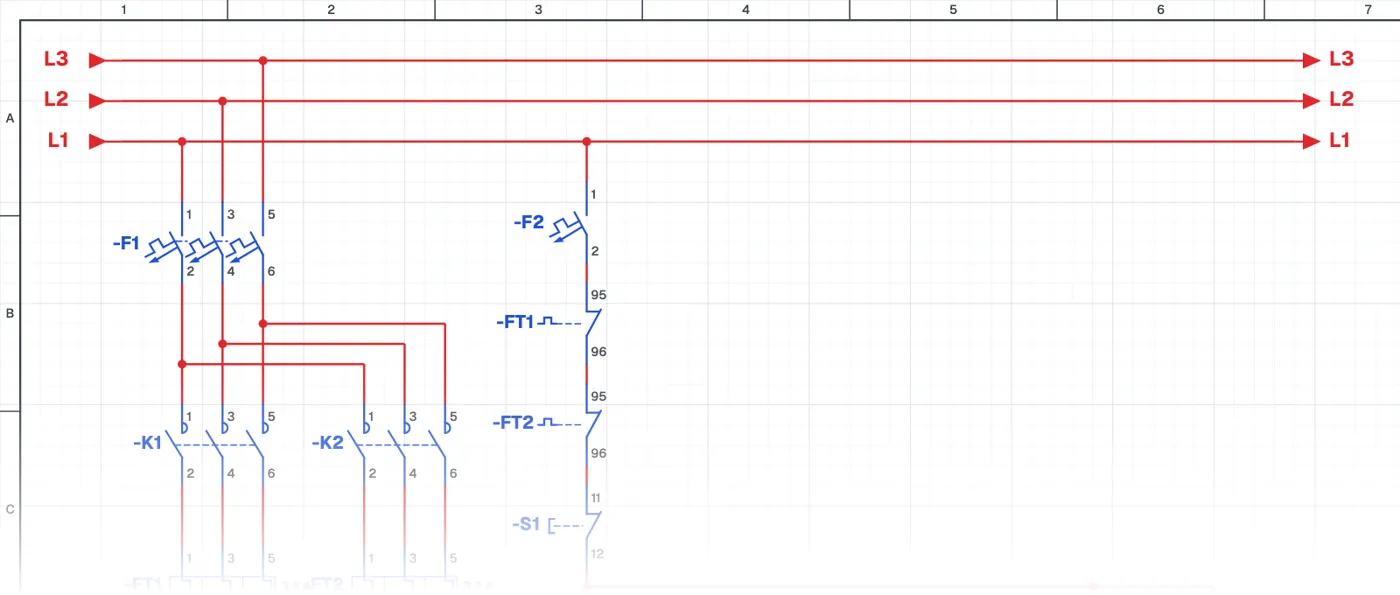

Güç devresi ve kumanda devresi
Güç devresinde her motorun kendi kontaktörü ve koruması vardır. Kumanda devresi, zaman rölelerinin ve ara rölenin birbirini tetiklediği ileri seviye bir yapıdır. Bu devreyi okuyabilen biri, sahadaki çoğu zaman kontrollü kumanda panosunu rahatlıkla anlayabilir.
Nelere dikkat edilir?
Süreler prosese göre ayarlanır ve devreye alma sırasında her adım ayrı ayrı denenir. Stop butonunun hangi adımda basılırsa basılsın bütün motorları güvenle durdurduğu mutlaka kontrol edilir.
Kullanılan malzemeler
- Termik röle
- FT1, FT2
- Motor 3~
- M1, M2
- Kontaktör bobini
- K1, K2, KA
- Zaman rölesi bobini
- T1, T2, T3
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
