Tek fazlı motor
Tek fazlı motor nedir?
Tek fazlı motor, faz ve nötrle (tek fazlı şebekeyle) çalışan asenkron motordur. Tek fazlı şebeke dönen manyetik alan oluşturmadığı için bu motorlarda bir yardımcı sargı ve genellikle bir kondansatör bulunur; motor bu sayede kalkış yapar.
Tek fazlı motor nerede kullanılır?
Ev tipi ve küçük su pompalarında, hidroforlarda, fanlarda, kompresörlerde, beton karıştırıcılarda, küçük atölye makinelerinde ve üç fazlı şebekenin olmadığı yerlerde kullanılır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri
Daimi kondansatörlü, kalkış kondansatörlü ve hem kalkış hem daimi kondansatörlü tipleri vardır. Gücü genellikle birkaç kW ile sınırlıdır. Kontaktörle, termik röleyle ya da motor koruma şalteriyle çalıştırılıp korunur.
Nelere dikkat edilir?
Kondansatörün değeri motor etiketine uygun olmalıdır; bozuk kondansatör motorun kalkmamasına ya da ısınmasına yol açar. Motor gövdesi topraklanır. Tek fazlı motorlarda aşırı akım koruması da üç fazlılarda olduğu gibi etiket akımına göre yapılır.

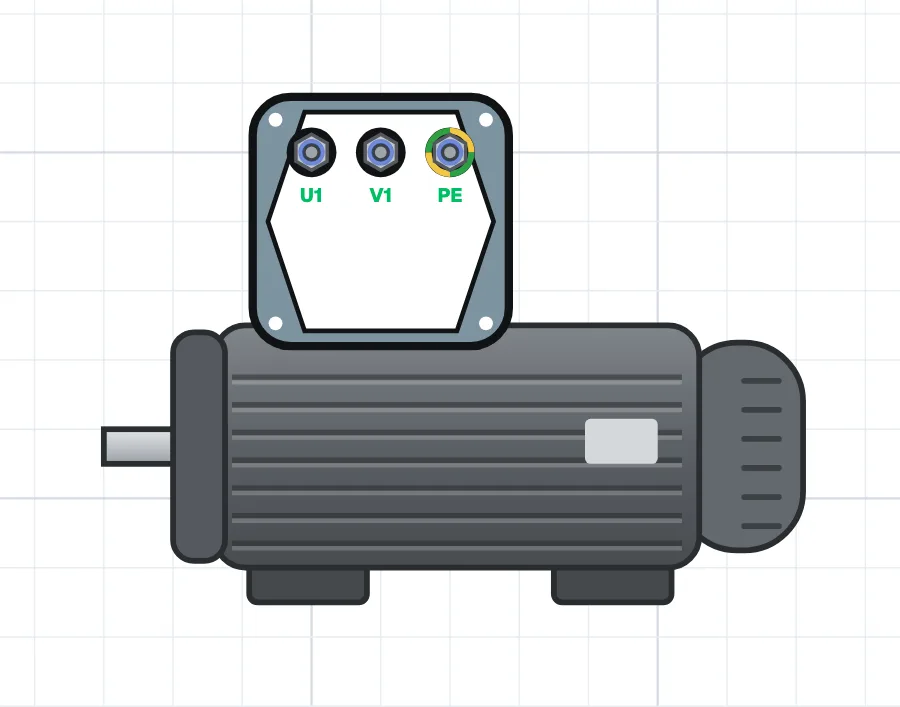

Bağlantı uçları
Tek fazlı motor
- Faz
- Nötr
- Topraklama
