Güneş enerjisi (GES)
İki MPPT'li Çatı GES
İki MPPT'li inverter nedir?

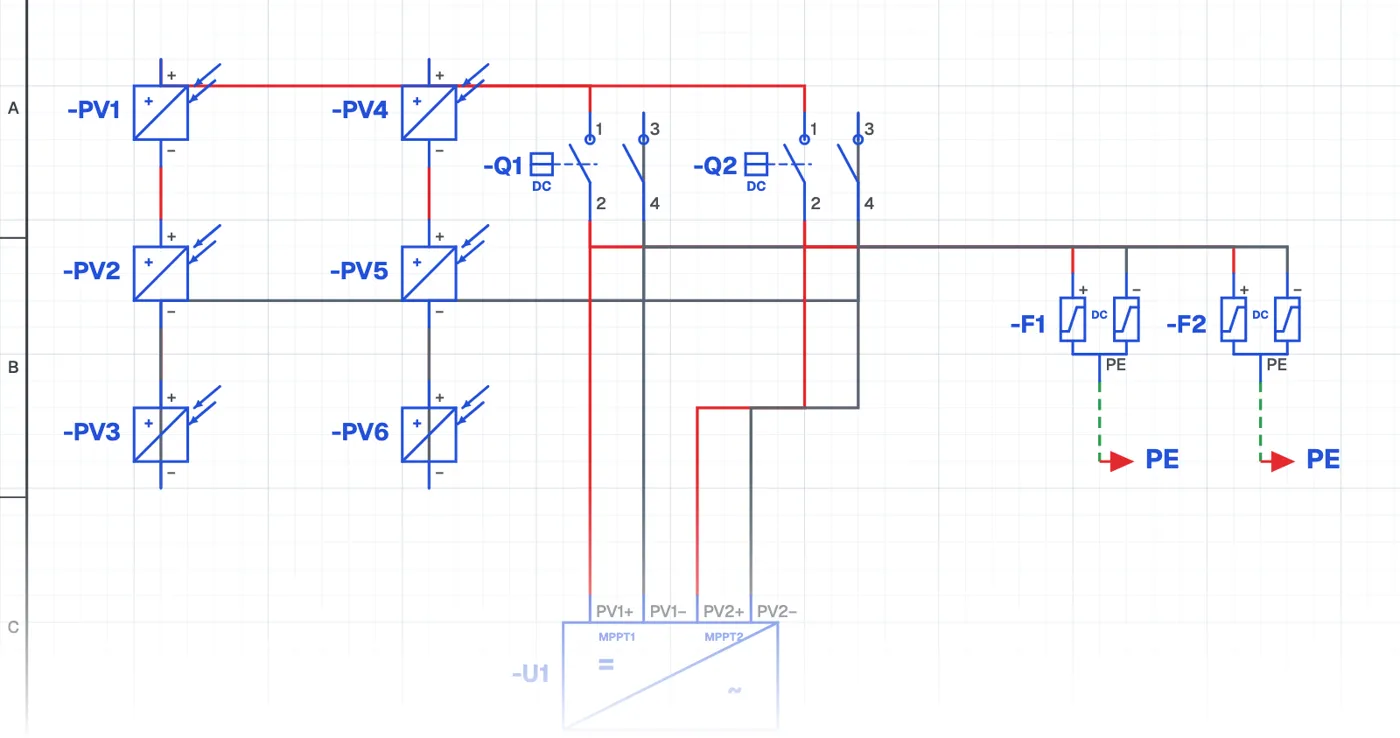

MPPT (maksimum güç noktası izleyici), panellerin en verimli çalıştığı gerilim ve akımı sürekli arayan inverter girişidir. İki MPPT'li bir inverterde iki ayrı panel dizisi bağımsız olarak izlenir. Bu uygulamada iki dizi, her biri kendi DC ayırıcısı ve parafudru ile inverterin iki MPPT girişine bağlanır.
Nerede kullanılır?
Çatının farklı yönlere bakan yüzeylerinde (örneğin doğu ve batı), farklı saatlerde gölgede kalan alanlarda ve farklı sayıda panel bulunan dizilerde kullanılır. Bir dizi gölgede kalsa ya da ayrılsa diğeri üretmeye devam eder.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
DC taraf ve AC taraf
Her dizinin kendi DC ayırıcısı ve DC parafudru vardır; bakım sırasında diziler birbirinden bağımsız ayrılabilir. AC taraf tek dizili sistemle aynıdır: inverter çıkışı sigorta ve çift yönlü sayaç üzerinden şebekeye bağlanır.
Avantajı
Farklı koşullardaki paneller aynı MPPT'ye bağlandığında en zayıf panel bütün diziyi aşağı çeker. Diziler ayrı MPPT'lere bağlandığında her biri kendi en iyi noktasında çalışır ve toplam üretim artar.
Kullanılan malzemeler
- Güneş paneli (PV)
- PV1, PV2, PV3, PV4, PV5, PV6
- DC ayırıcı
- Q1, Q2
- DC parafudr
- F1, F2
Simülasyonda çalıştır.
