DC ayırıcı
DC ayırıcı nedir?
DC ayırıcı (DC izolatör, DC şalter), güneş paneli dizisi ile inverter arasındaki doğru akım hattını artı ve eksi kutuptan birlikte açıp kapatan şalterdir. Doğru akımda oluşan arkı söndürebilecek şekilde tasarlanmıştır.
DC ayırıcı nerede kullanılır?
Güneş enerjisi sistemlerinde inverterin DC girişinden önce, akü sistemlerinde ve DC dağıtım hatlarında kullanılır. Bakım, arıza ve acil durumlarda panelleri inverterden güvenle ayırmayı sağlar.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
DC ayırıcılar gerilim (600 V, 1000 V, 1500 V DC), akım ve kutup sayısına göre seçilir. Pano içi ve kendi kutusunda dış ortam tipleri vardır. Birden fazla diziyi ayıran çok kutuplu modeller bulunur.
Nelere dikkat edilir?
AC için üretilmiş şalterler DC hatlarda kullanılmamalıdır; doğru akım arkı söndürülemez ve yangına yol açabilir. Ayırıcının gerilim değeri, dizinin en soğuk havadaki açık devre geriliminden yüksek olmalıdır. Kutup bağlantıları (+ ve −) üreticinin şemasına göre yapılır.

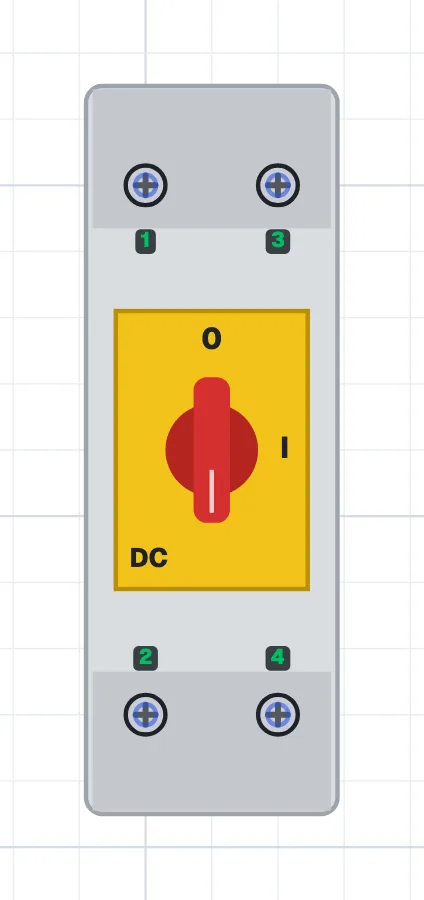

Bağlantı uçları
DC ayırıcı
- Panel tarafı
- 1, 3
- İnverter tarafı
- 2, 4
