Çatı GES (güneş enerjisi sistemi) nedir?

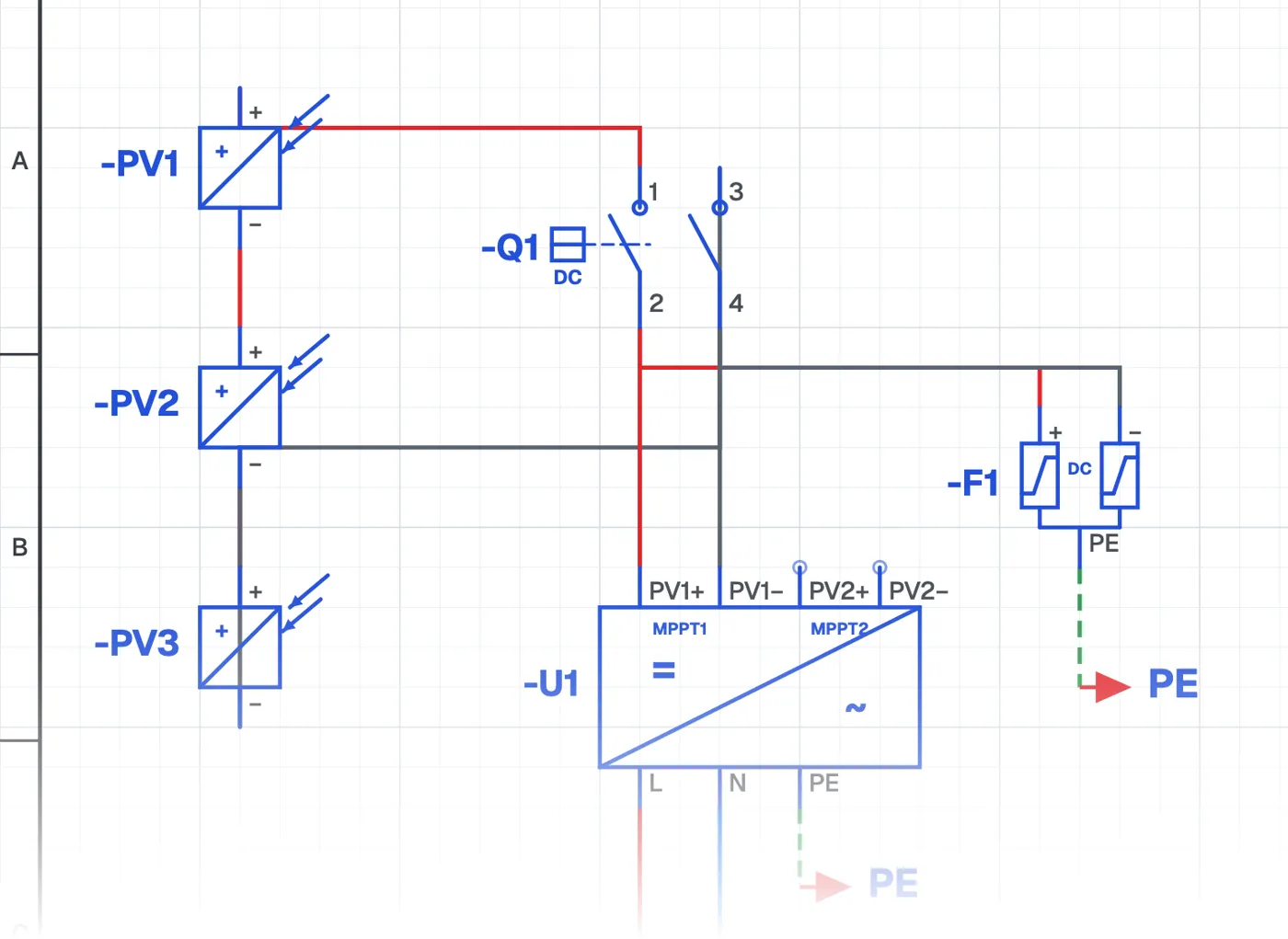

Çatı GES, bir binanın çatısına kurulan ve ürettiği elektriği şebekeye veren güneş enerjisi santralidir. Güneş panelleri DC elektrik üretir; inverter bu elektriği şebekeyle uyumlu AC elektriğe çevirir. Bu uygulama, panellerin tek bir dizi hâlinde seri bağlandığı en temel şebeke bağlantılı GES devresidir.
Çatı GES nerede kullanılır?
Konutlarda, iş yerlerinde, fabrika ve depo çatılarında, tarımsal tesislerde ve ahırlarda kullanılır. Üretilen elektrik önce binada tüketilir, fazlası çift yönlü sayaç üzerinden şebekeye verilir. Elektrik faturasını düşürmenin en yaygın yollarından biridir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
DC taraf ve AC taraf
DC tarafta paneller seri bağlanarak bir dizi (string) oluşturur; seri bağlantıda gerilimler toplanır, akım aynı kalır. Dizi, bir DC ayırıcı üzerinden inverterin MPPT girişine bağlanır ve hat DC parafudrla aşırı gerilimlere karşı korunur. AC tarafta inverter çıkışı bir sigorta ve çift yönlü sayaç üzerinden şebekeye bağlanır, AC parafudr tesisi korur.
Nelere dikkat edilir?
Dizinin en soğuk havadaki açık devre gerilimi inverterin en yüksek giriş gerilimini aşmamalıdır. DC kablolar ve konektörler güneş enerjisine uygun olmalı, DC ayırıcı inverterin yakınında bulunmalıdır. Topraklama ve parafudrlar yıldırım riskine karşı yönetmeliğe uygun yapılır.
Kullanılan malzemeler
- Güneş paneli (PV)
- PV1, PV2, PV3
