Güneş paneli (PV)
Güneş paneli nedir?
Güneş paneli (fotovoltaik panel, PV modül), güneş ışığını doğrudan doğru akım elektriğe çeviren hücrelerden oluşur. Panelin ürettiği güç, güneş ışınımına ve hücre sıcaklığına bağlıdır: ışık arttıkça akım artar, sıcaklık arttıkça gerilim düşer.
Güneş paneli nerede kullanılır?
Çatı ve arazi tipi güneş enerjisi santrallerinde (GES), konut ve iş yerlerinin elektrik üretiminde, tarımsal sulamada, şebekeden uzak (off-grid) sistemlerde, karavan ve teknelerde kullanılır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Seri ve paralel bağlantı
Paneller seri bağlandığında gerilimleri toplanır, akım aynı kalır; seri bağlı panel grubuna dizi (string) denir. Paralel bağlandığında akımları toplanır, gerilim aynı kalır. Dizideki panel sayısı, inverterin giriş gerilim aralığına göre belirlenir. Panel etiketinde Voc (açık devre gerilimi), Isc (kısa devre akımı), Vmp ve Imp değerleri bulunur.
Nelere dikkat edilir?
Dizinin soğuk havadaki açık devre gerilimi inverterin maksimum giriş gerilimini aşmamalıdır. Aynı dizideki paneller aynı model ve yönde olmalıdır; gölge bütün dizinin üretimini düşürür. Panel çerçeveleri topraklanır, DC kablo ve konektörler güneş enerjisine uygun seçilir.

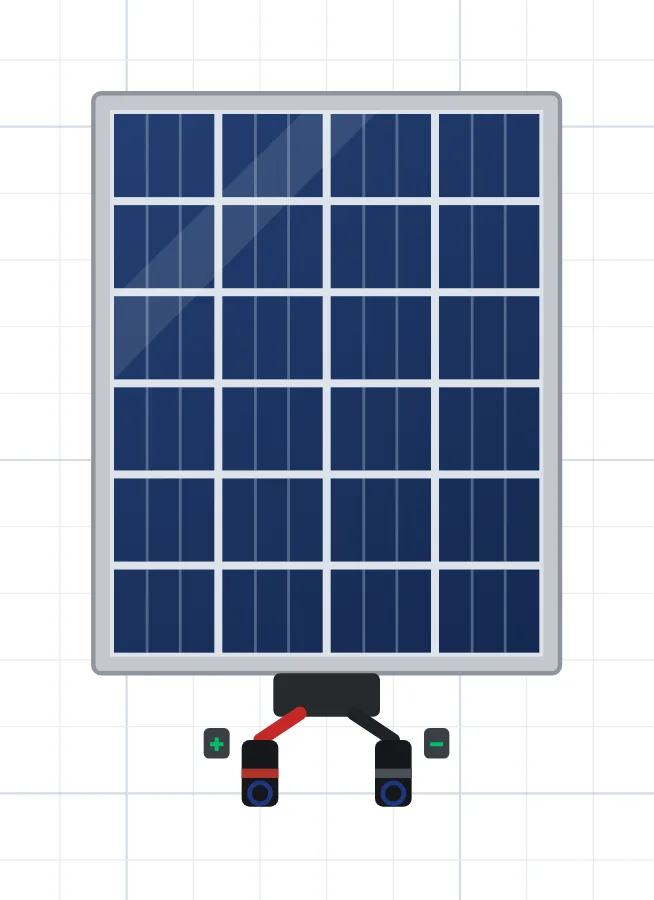

Bağlantı uçları
Güneş paneli (PV)
- + ucu (kırmızı kablo)
- − ucu (siyah kablo)
