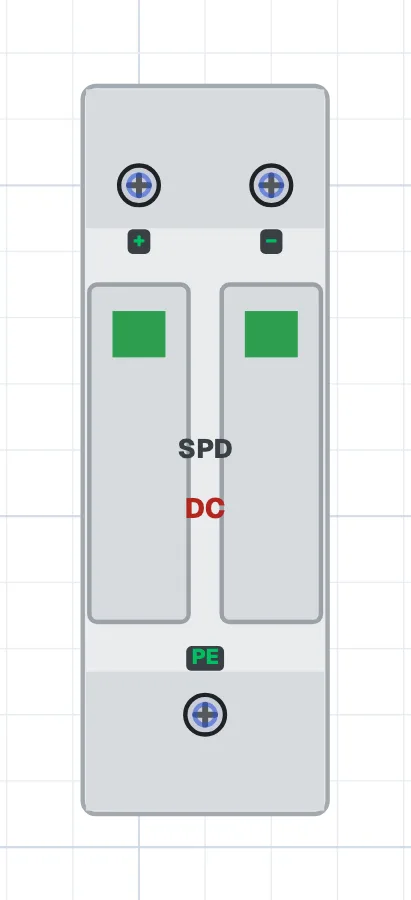

Parafudr (aşırı gerilim koruyucu)
Parafudr nedir?
Parafudr (aşırı gerilim koruma cihazı, SPD), yıldırım düşmesi ya da şebekedeki anahtarlama olayları sonucu oluşan ani aşırı gerilimleri toprağa boşaltarak cihazları koruyan elemandır. Normal gerilimde devreye etki etmez, aşırı gerilimde iletime geçer.
Parafudr nerede kullanılır?
Ana dağıtım panolarında, güneş enerjisi sistemlerinin DC ve AC tarafında, telekomünikasyon ve elektronik cihaz panolarında, yıldırım riski yüksek bölgelerdeki tesislerde kullanılır. Pahalı cihazların (inverter, PLC, sürücü) korunmasında önemlidir.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Çeşitleri ve seçimi
AC ve DC parafudrlar ayrıdır; güneş panellerinin DC hattında mutlaka DC parafudr kullanılır. Koruma seviyesine göre Tip 1 (doğrudan yıldırım), Tip 2 (dağıtım panosu) ve Tip 3 (cihaz yanı) olarak sınıflandırılır. Birçok modelde ömrünü tamamladığını gösteren bir gösterge penceresi bulunur.
Nelere dikkat edilir?
Parafudrun koruma yapabilmesi için iyi bir topraklama şarttır; topraklama kablosu kısa ve düz çekilir. Göstergesi kırmızıya dönen parafudr modülü değiştirilir. Parafudrun önünde üreticinin önerdiği sigorta kullanılır.
Bağlantı uçları
AC parafudr
- Hat
- L, N
- Toprak
- PE
DC parafudr
- Hat
- +, −
- Toprak
- PE
