Şebeke bağlantılı inverter (on-grid)
Şebeke bağlantılı inverter nedir?
Şebeke bağlantılı inverter (on-grid inverter, GES inverteri), güneş panellerinden gelen doğru akımı şebekeyle aynı gerilim ve frekansta alternatif akıma çevirip tesise ve şebekeye veren cihazdır. Şebeke yokken güvenlik nedeniyle üretimi durdurur.
İnverter nerede kullanılır?
Çatı ve arazi tipi güneş enerjisi santrallerinde, konut, iş yeri, fabrika ve tarımsal tesislerin GES sistemlerinde kullanılır. Üretilen elektrik önce tesiste tüketilir, fazlası çift yönlü sayaç üzerinden şebekeye verilir.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
MPPT ve seçim
İnverterin girişlerinde MPPT (maksimum güç noktası izleyici) bulunur; panellerden en fazla gücün alınacağı noktayı sürekli arar. Birden fazla MPPT'li inverterlerde farklı yönlere bakan ya da farklı gölgelenen diziler ayrı girişlere bağlanır. İnverter; gücüne, tek ya da üç fazlı çıkışına, MPPT sayısına ve giriş gerilim aralığına göre seçilir.
Nelere dikkat edilir?
Dizilerin gerilimi inverterin MPPT aralığında ve maksimum giriş geriliminin altında olmalıdır. İnverterin DC ve AC tarafında ayırıcı, sigorta ve parafudr kullanılır. Havalandırması iyi bir yere monte edilir; aşırı sıcakta inverter gücünü düşürür.
Bağlantı uçları

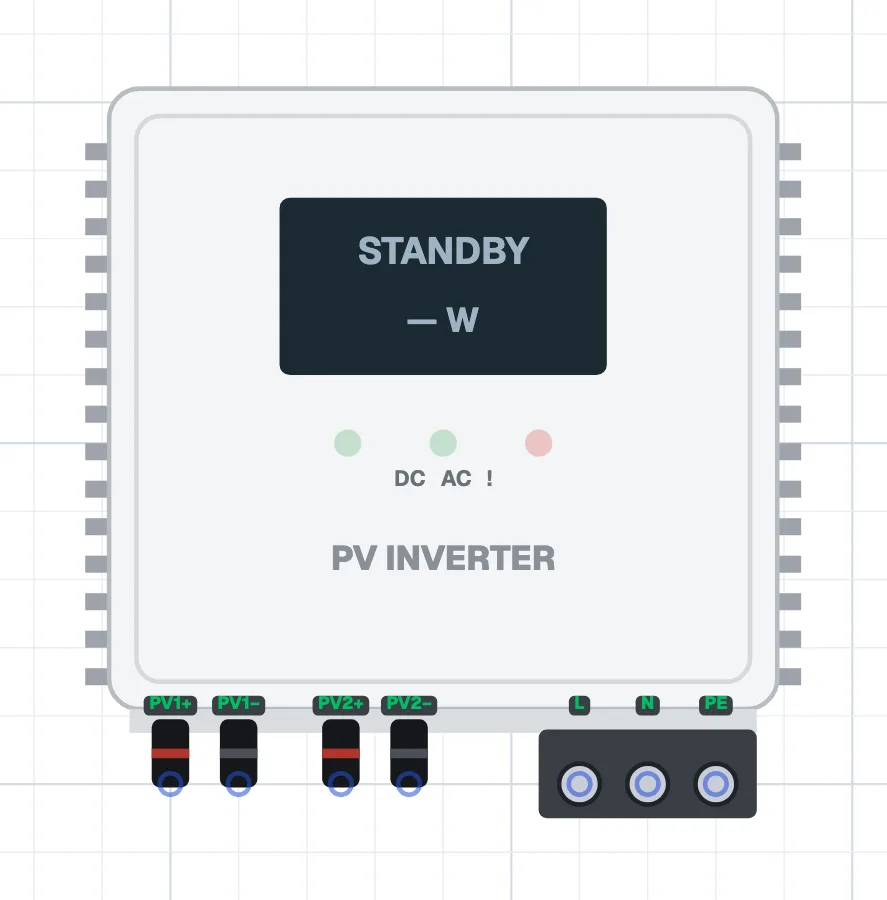

İnverter (şebeke bağlantılı)
- MPPT1
- PV1+, PV1−
- MPPT2
- PV2+, PV2−
- Şebeke
- L, N, PE
